Špičkový přístroj umožňující měřit impedanci smyčky, impedanci sítě a proudové chrániče
Měření skutečné impedance smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez jeho vybavení.
V paměti je uložená rozsáhlá tabulka pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Měření proudových chráničů
Lze měřit proudové chrániče typu AC a A standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.
Sled fází, napětí, kmitočet
Přístroj indikuje sled fází, měří skutečnou efektivní hodnotu napětí a kmitočet.
Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.
Ukládání výsledků do paměti a přenos do PC
Do paměti přístroje lze uložit až 1700 měření a později je vyvolat na displeji nebo přenést do PC pomocí software EuroLink Pro (volitelné příslušenství), který je v češtině.
Další vlastnosti
- Port RS 232 i USB pro připojení k PC.
- Grafický displej rozlišením 128x64 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- Přístroj má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost jen 1,2 kg včetně napájecích článků.
- Rozsáhlé příslušenství je součástí dodávky.
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] | 10; 30; 100; 300; 600; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče | AC, A, standardní a selektivní |
| Rozsah napětí | 50 V ÷ 264 V ( 45 Hz ÷ 65 Hz) |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] | 0,0 ÷ 99,9 |
| Chyba měření | (- 0 / +15 % z MH ± 10 D (0 ÷ 19,9 V) (- 0 / +15 % z MH (20,0 ÷ 99,9 V) |
| Měřicí proud | < 0,5 IΔN |
Proudové chrániče - vypínací čas
| Rozsah [ms] | 0 ÷ 40, 0 ÷ 1999 dle typu měření |
| Chyba měření | ± 1 ms ...(0 ÷ 40 ms) ± 3 ms ...(0 ÷ 1999 ms) |
Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
| Rozsah IΔ | 0,2 IΔN÷ (1,1 až 2,2 IΔN) - dle typu a IΔN proud. chrániče |
| Chyba měření IΔ | ± 0,1 IΔN |
| Rozsah tΔ [ms] při IΔ | 0 ÷ 300 |
| Chyba měření tΔ [ms] | ± 3 |
| Rozsah Ud [V] při IΔ | 0,0 ÷ 99,9 |
| Chyba měření Ud [V] při IΔ | (- 0 / +15 % z MH ± 10 D (0 ÷ 19,9 V) (- 0 / +15 % z MH (20,0 ÷ 99,9 V) |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k |
| Chyba měření Z | ± (5% z MH + 5 D)* až ± 10% z MH |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu | 30 ÷ 500 V / 45÷ 65 Hz |
Měřicí proud 6,5 A / 10 ms (při 230 V)
Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče
| Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k |
| Chyba měření Z | ± (5% z MH + 10 D)* až ± 10% z MH |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu | 30 ÷ 500 V / 45÷ 65 Hz |
Skutečná impedance sítě a zkratový proud
| Rozsah [Ω] | 0 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k |
| Rozlišení [Ω] | 0,01 0,1 1 10 |
| Chyba měření Z | ± (5% z MH + 5 D)* až 10% z MH |
| Rozsah zkrat. proudu | 0,00 A ÷ 199 kA |
| Rozsah napětí/kmitočtu | 30 ÷ 500 V / 45÷ 65 Hz |
Měřicí proud 6,5 A / 10 ms (při 230 V)
Sled fází
| Zobrazený výsledek | 1.2.3 nebo 3.2.1. |
| Rozsah napětí/kmitočtu | 100 ÷ 550 V / 15 ÷ 500 Hz |
Napětí a kmitočet
| Rozsah, chyba měření | 0 ÷ 550 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření | 15,0 ÷ 499,9 Hz ± (0,2% z MH + 1 D)* |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení | 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej | maticový LCD 128 x 64 bodů s možností podsvětlení |
| Paměť | až 1600 měření |
| Připojení k PC | RS 232 a USB |
| Aut. vypínání | ano |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 600 V, CAT IV / 300 V |
| Krytí | IP 40 |
| Rozměry | 140 x 80 x 230 mm |
| Hmotnost (bez baterií) | 1,00 kg |
A 1011 - Univerzální měřicí kabel
Univerzální měřicí kabel 3 x 1,5 m, součást sad Eurotest. Zakončení - bezpečnostní banánky 4 mm.
detail 1 074 Kč
A 1111 adaptér s přepínačem
A 1111 třífázový adaptér s přepínačem - volitelné příslušenství.
detail Na dotaz
A 1160 rychlonabiječka
A 1160 rychlonabiječka +6ks NiMH AA - volitelné příslušenstvíA +6ks NiMH AA - volitelné příslušenství
detail 3 221 Kč
A 1164 vodič černý 50m
A 1164 Měřicí vodič černý, 50 m (pro MI 3100 s/SE) - volitelné příslušenství
detail 1 778 Kč
A 1244 -Tip commander
Tip commander (měřicí hrot se dvěma funkčními tlačítky – při měření není potřeba “třetí ruka”) s rovným vodičem. Pro MI 3121, MI 3122, MI 3125
detail 2 376 Kč
A 1256 - Plug commander
Plug Commander (síťová vidlice se dvěma funkčními tlačítky na rukojeti) s rovným vodičem.
detail 2 776 Kč
A 1271 - Malá brašna
Malá brašna pro přenášení přístroje např. pro přístroje MI 3125 (BT) - EurotestCOMBO nebo MI 3122 - SMARTEC Z Line-Loop / RCD nebo MI 3123 - SMARTEC Earth / Clamp
detail 1 112 Kč

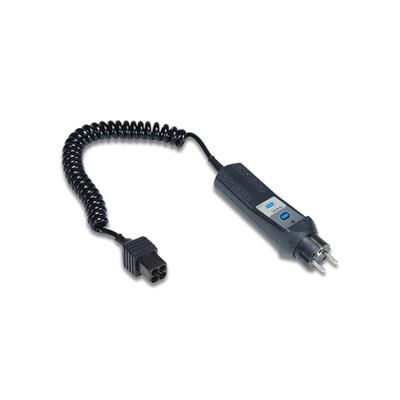

A 1272 - Plug commander
