MI 3360 - 25A OmegaPAT XA

MI 3360 - 25A OmegaPAT XA

Profesionální přenosný přístroj pro provádění revizí elektrických spotřebičů, strojů a instalací. Existuje ve čtyřech variantách, tato má oproti základní měření spojitosti proudem 10 A a 25 A .

Výrobce
Metrel
Dostupnost
Produkt je skladem u dodavatele
Cena
51 608 Kč (bez DPH)
62 446 Kč (s DPH)
51 608 Kč (bez DPH)

Doporučujeme přikoupit

MI 3360 - 25A OmegaPAT XA

Profesionální přenosný přístroj pro provádění revizí elektrických spotřebičů, strojů a instalací. Existuje ve čtyřech variantách, tato má oproti základní měření spojitosti proudem 10 A a 25 A . Srovnání tech. dat přístrojů.

Tento přístroj je na objednávku, dokumentace je pouze v anglickém jazyce

Funkce a vlastnosti:

- Prohlídka a zkouška chodu* (funkční test).
- Spojitost ochranného obvodu proudem 200 mA, 10 A, 25 A.
- Izolační odpor, izolační odpor izolovaných dotyku přístupných částí.
- Náhradní unikající proud, náhradní unikající proud izolovaných dotyku přístupných částí.
- Rozdílový unikající proud.
- Dotykový proud.
- Test proudových chráničů RCD a PRCD.
- Výkon.
- Proud a unikající proud pomocí proudových kleští.

Další vlastnosti:

- Dotykový kapacitní TFT displej s rozlišením 4,3", 480 x 272 bodů.
- Ovládání klávesnicí nebo dotykovým displejem.
- Předefinované Auto Sequence®
- Podpora aplikací Android.
- Bluetooth komunikace s tiskárnou, čtečkou čárového kódu a PC.
- Velká pamět - integrovaná microSD karta 8 GB rozšiřitelná až na 32 GB
- Porty USB a RS232C pro komunikaci s PC, čtečkou čárového kódu, tiskárnou, čtečkou / zapisovačkou RFID čipů.
- QR a čárový kód pro snadný a rychlý výběr kódu testu a pro indentifikaci měřeného spotřebiče.
- PC SW Metrel ES Manager: umožňuje vytváření testovacích struktur, uživatelem definované AUTOSEQUENCE®,
profesionální protokoly o testech a přenos dat pro archivaci.
- aMESM Android SW: umožňuje skenování QR kódů a nahrávání předem připravených uživatelem definovaných AUTOSEQUENCE®.

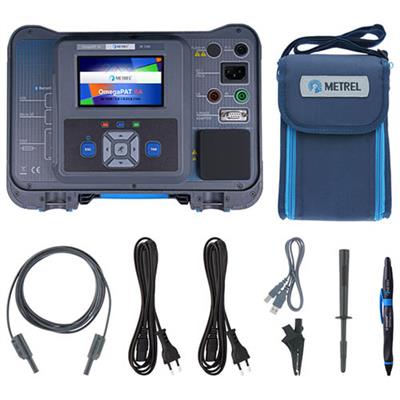

Rozsah dodávky:

  • Přístroj MI 3360 25A OmegaPAT XA
  • Brašna na příslušenství
  • Pero pro dotykovou obrazovku
  • Krokosvorka černá 1 ks
  • Měřicí vodič černý
  • Měřicí hrot černý 1 ks
  • Měřicí IEC kabel 2 m
  • Napájecí kabel
  • USB kabel
  • Kalibrační list
  • Tištěná stručná uživatelská příručka v angličtině
  • CD Metrel s anglickou dokumentací k přístroji a PC program Metrel ES Manager
  • Záruční list
  • Kartonový obal

Spojitost - R

 Měřicí rozsah [Ω]  Rozlišení [Ω]  Nejistota měření
 0,08 ÷ 19,99  0,01  ±(2 % z MH + 2 D)*
 20,0 ÷ 99,9  0,1  ± (3 % z MH)*
 100,0 ÷ 199,9  0,1  ± (5 % z MH)*
 200 ÷ 999  1  informativní hodnota

Měřicí proud: > 200 mA pro R < 2 Ω
>10 A pro R< 0,1 Ω při napájení 230 V
>25 A do zkratu při napájení 230 V
Napětí naprázdno < 9 V AC

Izolační odpor - Riso, Riso-S

 Měřicí rozsah [MΩ]  Rozlišení [MΩ]  Nejistota měření
 0,08 ÷ 19,99  0,01  ±(3 % z MH + 2 D)*
 20,0 ÷ 99,9  0,1  ± (5 % z MH)*
 100,0 ÷ 199,9  0,1  ± (10 % z MH)*

 Napětí - Um

 Měřicí rozsah [V]  Rozlišení [V]  Nejistota měření
 0 ÷ 600  1  ±(3 % z MH + 2 D)*

Jmenovitá hodnota napětí: 250 V, 500 V (-0 %, +10 %)
Zkratový proud: < 2,0 mA

Náhradní unikající proud - Isub, Isub-S

 Měřicí rozsah [mA]  Rozlišení [mA]  Nejistota měření
 0,02 ÷ 1,99  0,01  ±(3 % z MH + 3 D)*
 2,00 ÷ 19,99  0,01  ± (5 % z MH)*

Měřicí napětí naprázdno: 230V AC, 110 V AC
Zobrazený proud je přepočítán na napětí 230 V nebo 110 V.

Rozdílový unikající proud - Idiff

 Rozsah [mA]  Rozlišení [mA]  Nejistota měření
 0,010 ÷ 1,999  0,001  ± (3 % z MH + 3 D)*
 2,00 ÷ 19,99  0,01  ± (5 % z MH)*

Chyba způsobená protékajícím proudem < 0,02 mA /A.

Unikající proud - přímá metoda (proud PE vodičem) - IPE

 Rozsah [mA]  Rozlišení [mA]  Nejistota měření
 0,010 ÷ 1,999  0,001  ± (3 % z MH + 3 D)*
 2,00 ÷ 19,99  0,01  ± (5 % z MH)*

Dotykový unikající proud - ITOU

 Rozsah [mA]  Rozlišení [mA]  Nejistota měření
 0,010 ÷ 1,999  0,001  ± (3 % z MH + 3 D)*
 2,00 ÷ 19,99  0,01  ± (5 % z MH)*

Napětí - Uap, Ulpe

 Rozsah [v]  Rozlišení [V]  Nejistota měření
 0 ÷ 299  1  ± (2 % z MH + 2 D)*

Funkční test:

Výkon činný - P

 Rozsah [W]  Rozlišení [W]  Nejistota měření
 0 ÷ 999  1  ± (5 % z MH + 5 D)*
 1,00 k ÷ 3,70 k  10  ± (5 % z MH)*

Výkon zdánlivý - S

 Rozsah [VA]  Rozlišení [VA]  Nejistota měření
 0 ÷ 999  1  ± (5 % z MH + 5 D)*
 1,00 k ÷ 3,70 k  10  ± (5 % z MH)*

Výkon jalový - Q

 Rozsah [VAr]  Rozlišení [VAr]  Nejistota měření
 ±(0 ÷ 999)  1  ± (5 % z MH + 5 D)*
 ±(1,00 k ÷ 3,70 k)  10  ± (5 % z MH)*

Účinník - PF

 Rozsah [-]  Rozlišení [-]  Nejistota měření
 0,00 i ÷ 1,00 i  0,01  ± (5 % z MH + 5 D)*
 0,00 c ÷ 1,00 c  0,01

Celkové harmonické zkreslení napětí - THDU

 Rozsah [%]  Rozlišení [%]  Nejistota měření
 0,0 ÷ 99,9  0,1  ± (5 % z MH + 5 D)*

Celkové harmonické zkreslení proudu - THDI

 Rozsah [A]  Rozlišení [A]  Nejistota měření
 0,00 ÷ 16,00  0,01  ± (3 % z MH + 5 D)*

Cos φ

 Rozsah [-]  Rozlišení [-]  Nejistota měření
 0,00 i ÷ 1,00 i  0,01  ± (5 % z MH + 5 D)*
 0,00 c ÷ 1,00 c  0,01

Proud - I

 Rozsah [A]  Rozlišení [A]  Nejistota měření
 0,00 ÷ 16,00  0,01  ± (3 % z MH + 5 D)*

Napětí - U

 Rozsah [V]  Rozlišení [V]  Nejistota měření
 0,0 ÷ 199,9  0,1  ± (3 % z MH + 10 D)*
 200 ÷ 264  1  ± (3 % z MH)*

Test PRCD, RCD:

Vypínací čas

 Rozsah [ms]  Rozlišení [ms]  Nejistota měření
 0 ÷ 300  1  ± 3 ms

Vypínací proud

 Rozsah [IΔN]  Rozlišení [IΔN]  Nejistota měření
 0,2 ÷ 2,2  0,05  ± 0,1 IΔN

Dotykové napětí

 Rozsah [V]  Rozlišení [V]  Nejistota měření
 0,0 ÷ 19,9  0,1  (-0 % / +15 % z MH) ± 20 D*
 20.0 ÷ 99,9  0,1  -0 % / +15 % z MH*

Všeobecně

Napájení

 Napájecí napětí, kmitočet  110 V /230V, 50 Hz / 60 Hz
 Tolerance napájecího napětí  ± 10 %
 Maximální příkon bez zátěže  300 VA
 Maximální zátěž v zásuvce  10 A trvale, 16 A špička, 1,5 kW motor
 Nadmořská výška  ≤ 2000 m
 Kategorie přepětí (přístroj, měření)  CAT II / 300 V

Bezpečnost

 Třída ochrany  1 napájení ze sítě
 2 napájení z baterií
 Stupeň znečištění  2
 Krytí  IP 40 (přístroj)
 IP 20 (měřicí zásuvka)
 Pouzdro  Přenosné, otřesuvzdorný plast

Ovládání

 Displej  4,3" (10,9 cm), 480 x 272 bodů, TFT barevný
 Dotyková vrstva  Kapacitní
 Paměť  Vložená microSD karta
 RS 232   2 porty
 USB  USB 2,0, typ B standard
 Bluetooth  Třída 2

Ostatní

 Rozměry (šxvxh)  31 cm x 13 cm x 25 cm
 Hmotnost  6,1 kg
 Pracovní teploty  0 °C ÷ 40 °C
 Relativní vlhkost  max. 85 % bez kondenzace
