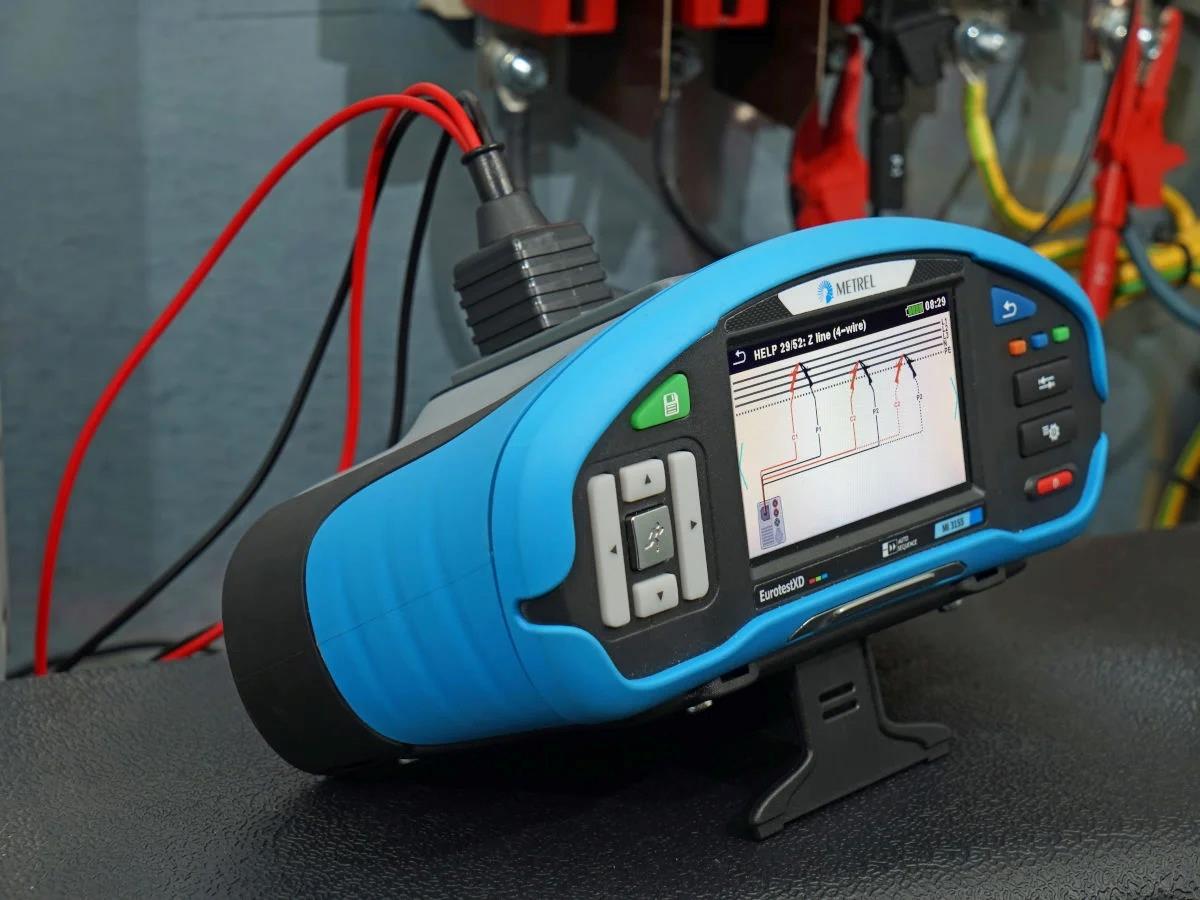

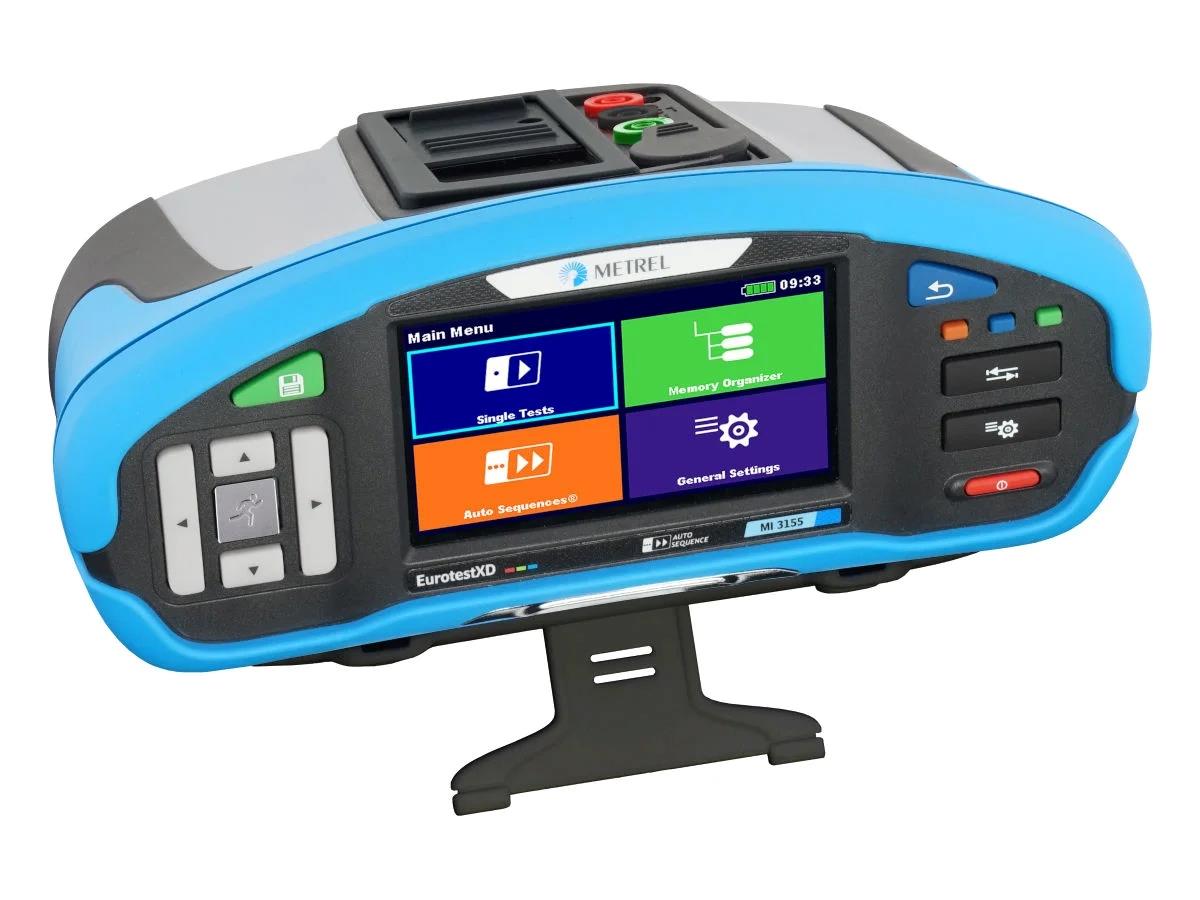

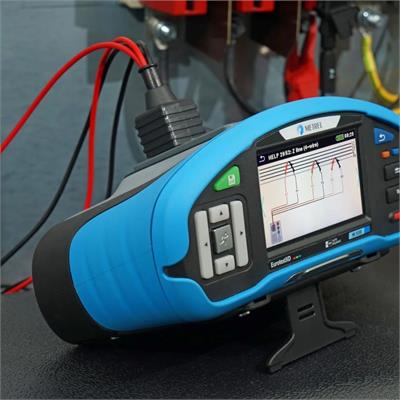

Eurotest XD MI 3155 EU - revize elektrických instalací

Nejnovější multifunkční revizní přístroj s dotykovým displejem pro měření a revize elektrických instalací. Plně vybavený pro profesionální použití. Verze Euro Set (EU) má více příslušenství v rozsahu dodávky oproti verzi Standard Set (ST).

Výrobce

Metrel

Dostupnost

Skladem 1 až 2 kusy

Cena

74 793 Kč (bez DPH)
90 500 Kč (s DPH)

74 793 Kč (bez DPH)

koupit

Doporučujeme přikoupit

C.K. 4734M nástrčný šroubovák
97 Kč

Měření

Izolační odpor
Diagnostické testy izolace - dielektrický absorpční poměr DAR, polarizační index PI
Spojitost
Spojitost 4vodičově
Parametry proudového chrániče (RCD)
Skutečná impedance smyčky a zkratový proud
Skutečná impedance smyčky a zkratový proud 4vodičově
Skutečná impedance smyčky a zkratový proud za proud. chráničem bez jeho vybavení
Skutečná impedance sítě a zkratový proud, úbytek napětí
Skutečná impedance sítě a zkratový proud, úbytek napětí 4vodičově
Odpor vodiče PE
Zemní odpor (pomocí sond nebo dvou klešťových přístrojů)
Rezistivita půdy
Sled fází
Napětí a kmitočet
Online monitor napětí na svorkách
Test varistoru
Proud pomocí kleští
Výkon a harmonické složky
Unikající proud při stavu jedné závady ISFL
Zkouška hlídače izolačního stavu IMD
Osvětlení
Vybíjecí čas - pokles napětí na svorkách strojů po jejich vypnutí

Další vlastnosti

AUTO SEQUENCE^®- automaticky provádí výrobcem nebo uživatelem předdefinované měřicí postupy
České menu

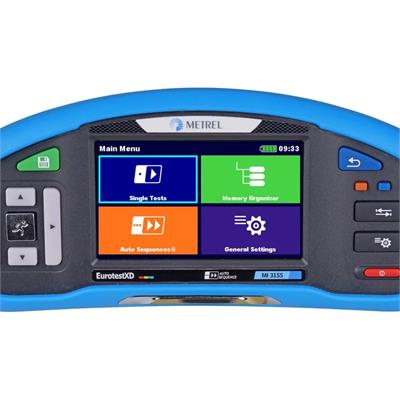

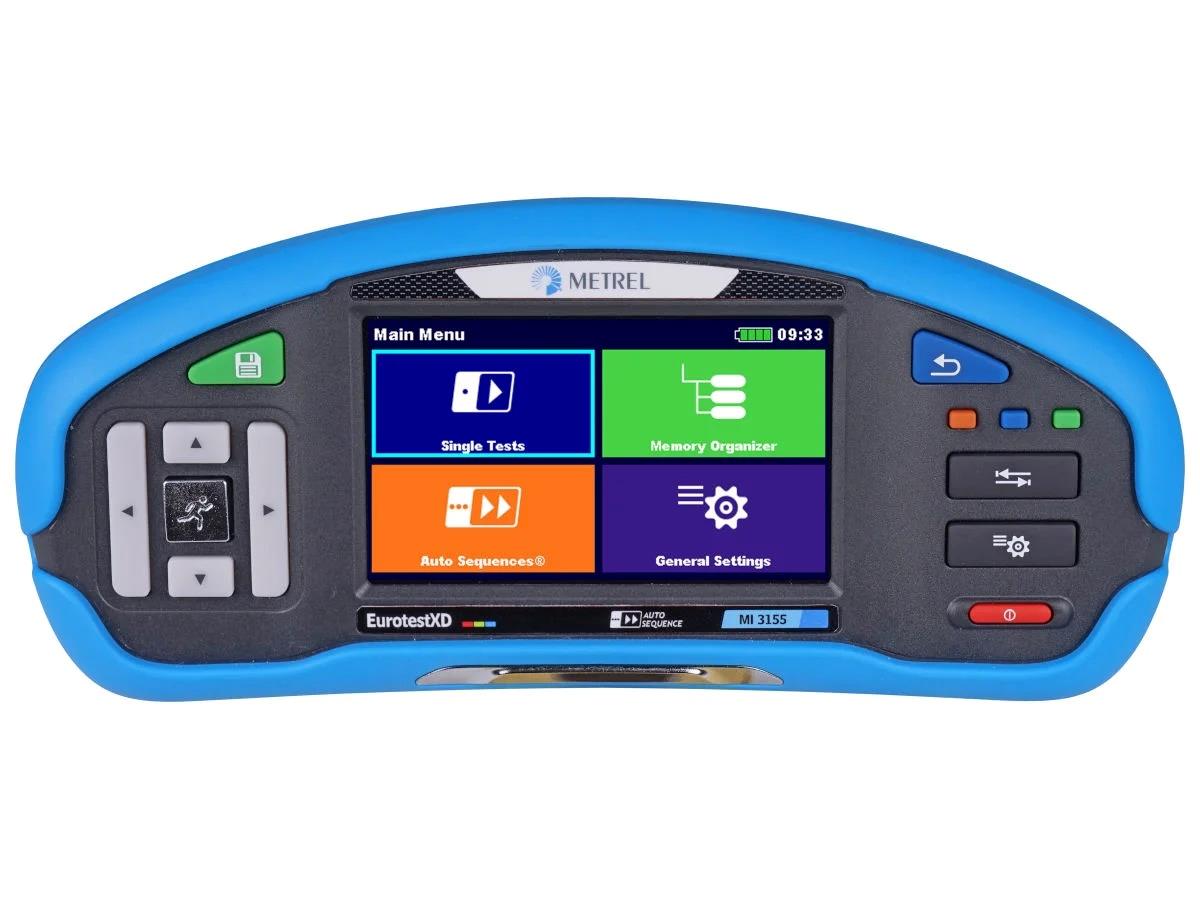

Dobře čitelný dotykový displej
Funkce HELP zobrazitelná na displeji
Ukládání výsledků do paměti a komunikace s PC
Data lze přenášet také pomocí Bluetooth komunikace (vestavěný modul)
PC software Metrel ES Manager PRO v české verzi (součástí dodávky)
Aplikace aMESM pro Android (součástí dodávky)
Napájení vestavěným Li-ion akupackem, nabíječka součástí dodávky.
Malé rozměry a hmotnost
Rozsáhlé příslušenství
Testování dobíjecích stanic pro elektromobily pomocí EVSE adaptéru A1532

Komunikace s jinými přístroji (pomocí Bluetooth)

MI3143ST - Euro Z 440 V Standard Set (méně příslušenství v rozsahu dodávky)
MI3143EU - Euro Z 440 V Euro Set (více příslušenství v rozsahu dodávky)
MI3144ST - Euro Z 800 V Standard Set (měření v sítích 800 V, více funkcí, méně příslušenství v rozsahu dodávky)
MI3144EU - Euro Z 800 V Euro Set (měření v sítích 800 V, více funkcí, více příslušenství v rozsahu dodávky)

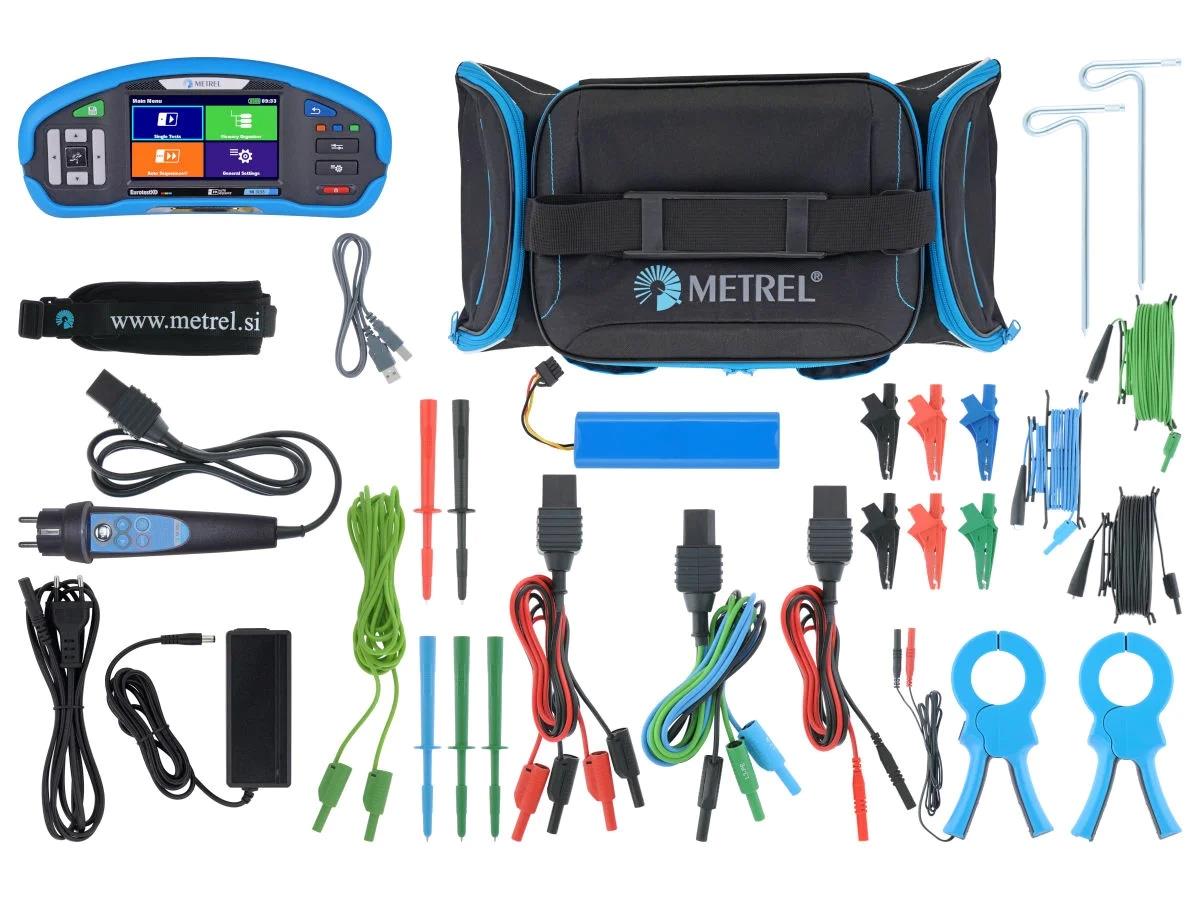

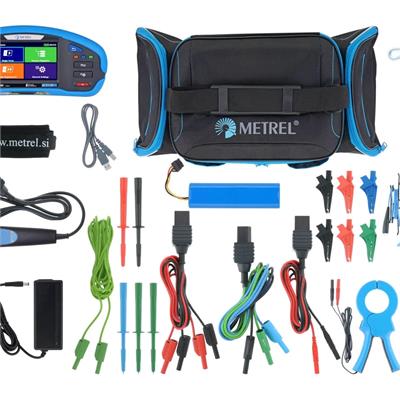

Rozsah dodávky (příslušenství dodávané stejně jako ve verzi Standard Set)

Přístroj MI3155 EurotestXD
Nabíjecí zdroj 12 V / 3 A
Plug commander (síťová vidlice s dálkovým ovládáním některých funkcí přístroje)
Měřicí kabel čtyřvodičový, 4 x 1,5 m (zakončený banánky, lze připojit krokosvorky nebo měřicí hroty)
Měřicí kabel třívodičový, 3 x 1,5 m (zakončený banánky, lze připojit krokosvorky nebo měřicí hroty)
Měřicí kabel dvouvodičový 2,5 kV, 2 x 1,5 m
Měřicí hrot, 4 ks (černý, modrý, zelený, červený)
Krokosvorka, 6 ks (2x černá, modrá, zelená, 2x červená)
Sada pro měření zemních odporů (2x měřicí vodič 20 m, 1x měřicí vodič 4 m, 2x kovový kolík)
Kabel USB
Brašna na přenášení přístroje a příslušenství
Řemen pro zavěšení přístroje na krk
Tištěná stručná uživatelská příručka v češtině
Podrobný návod k používání v češtině (elektronicky v PDF)
Anglická dokumentace k přístroji (elektronicky v PDF)
Kalibrační list

Další rozsah dodávky (příslušenství dodávané navíc ve verzi Euro Set)

Li-ion akupack 8800 mAh (místo 4400 mAh)
A1018 Klešťový přístroj 1000:1 pro malé proudy
A1019 Klešťový přístroj 1000:1
PC SW Metrel ES Manager PRO (licence v přístroji - místo PC SW Metrel ES Manager BASIC)
Licence pro aplikaci aMESM pro Android

Všeobecně

Napájení: Li-ion akupack 7.2 V, 8800 mAh (typ 18650T22A2S4P)
Provozní doba: typicky 32 h
Zdroj pro nabíjení: 12 V ± 10% / 3000 mA
Přepěťová kategorie: CAT III / 600 V, CAT IV / 300 V
Třída ochrany: II (dvojitá izolace)
Stupeň znečištění: 2
Krytí: IP 56 (s ochrannými krytkami na konektorech)
Displej: 4,3″ (10,9 cm) TFT barevný dotykový
Komunikace: RS232, USB, Bluetooth
Kapacita úložiště: 8 GB paměťová karta SD
Rozměry: 252 x 111 x 165 mm
Hmotnost: cca 1,78 kg

Izolační odpor

Rozsah: 0,00 MΩ ÷ 199,9 MΩ (pro U = 50, 100, 250 V DC)
Rozsah: 0,00 MΩ ÷ 999 MΩ (pro U = 500, 1000 V DC)
Rozsah: 0,00 MΩ ÷ 19,99 GΩ (pro U = 2500 V DC)
Jmenovitý proud: ≥ 1 mA DC
Počet měření: až 2000 (s plně nabitým akupackem)

Diagnostické testy PI a DAR

Rozsah: 0,01 ÷ 100,0
Jmenovité napětí: 500 / 1000 / 2500 V DC

Spojitost R 200mA (režim R, R+, R-)

Rozsah: 0,00 Ω ÷ 1999 Ω
Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
Automatická změna polarity: ano
Počet měření (proud = standardní): až 3400 (s plně nabitým akupackem)
Počet měření (proud = náběh): až 2000 (s plně nabitým akupackem)

Spojitost R 200mA 4vodič. (režim R, R+, R-)

Rozsah: 0,000 Ω ÷ 1999,9 Ω
Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
Automatická změna polarity: ano
Počet měření: až 3400 (s plně nabitým akupackem)

Spojitost R 7mA

Rozsah: 0,0 Ω ÷ 1999 Ω
Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
Měřicí proud: ≤ 8,5 mA
Kompenzace odporu měřicích vodičů: ano (do 5 Ω)

Proudové chrániče – všeobecně

Jmenovitý proud: 10, 15, 30, 100, 300, 500, 1000 mA
Tvar rozdílového proudu: sinusový (AC), pulsující (A, F), vyhlazený DC (B, B+)
Typ měřených proud. chráničů: standardní, selektivní, PRCD, PRCD-2p, PRCD-3p, PRCD-S, PRCD-S+, PRCD-K, EV RCD, EV RCM, MI RCD
Počáteční polarita rozdílového proudu: 0° nebo 180°
Rozsah napětí: 93 V ÷ 134 V, 185 V ÷ 266 V (16 Hz ÷ 400 Hz)

Proudové chrániče – dotykové napětí

Rozsah: 0,0 V ÷ 99,9 V
Měřicí proud: ≤ ½ IΔN
Limitní dotykové napětí: uživ., 12 V, 25 V, 50 V

Proudové chrániče – vypínací čas

Rozsah: 0,0 ms ÷ max. čas (závisí na typu chrániče a násobku IΔN)

Proudové chrániče – vybavovací proud

Rozsah: 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN)
Vypínací čas: 0 ms ÷ 300 ms
Dotykové napětí: 0,0 V ÷ 99,9 V

Impedance smyčky a zkratový proud (Z smyčky, Z smyčky 4vodič.)

Rozsah: 0,00 Ω ÷ 9,99 kΩ
Zkratový proud: 0,00 A ÷ 23,0 kA
Napětí: 0 V ÷ 550 V
Dotykové napětí: 0,0 V ÷ 99,9 V

Impedance smyčky a zkratový proud bez vypnutí RCD

Rozsah: 0,00 Ω ÷ 9,99 kΩ
Zkratový proud: 0,00 A ÷ 23,0 kA
Napětí: 0 V ÷ 550 V
Dotykové napětí: 0,0 V ÷ 99,9 V

Impedance sítě a zkratový proud (Z sítě, Z sítě 4vodič.)

Rozsah: 0,00 Ω ÷ 9,99 kΩ
Zkratový proud: 0,00 A ÷ 199 kA
Napětí: 0 V ÷ 550 V
Úbytek napětí: 0,0 % ÷ 99,9 %

Odpor vodiče PE

Rozsah: 0,00 Ω ÷ 1999 Ω
Měřicí proud (R ≤ 2 Ω): ≥ 200 mA

Odpor vodiče PE bez vypnutí RCD

Rozsah: 0,00 Ω ÷ 1999 Ω
Měřicí proud: < 15 mA

Zemní odpor (třívodičová metoda)

Rozsah: 0,00 Ω ÷ 9999 Ω
Zkratový proud: < 30 mA
Automatické měření odporu sond: ano
Automatické měření rušivého napětí: ano

Zemní odpor (dva klešťové přístroje)

Rozsah: 0,00 Ω ÷ 39,9 Ω
Indikace rušivého proudu: ano
Indikace nízkého proudu kleštěmi: ano

Rezistivita půdy

Rozsah: 0,0 Ωm ÷ 9999 kΩm
Rozsah: 0,0 Ωft ÷ 9999 kΩft

Sled fází

Vstupní napětí: 100 V ÷ 550 V AC
Kmitočet: 14 Hz ÷ 500 Hz
Zobrazený výsledek: 1.2.3 nebo 3.2.1

Napětí / monitor napětí na svorkách

Rozsah: 0 V ÷ 550 V
Kmitočet: 0 Hz, 14 Hz ÷ 500 Hz
Způsob měření: skutečná efektivní hodnota TRMS

Kmitočet

Rozsah: 0,00 Hz ÷ 499,9 Hz
Vstupní napětí: 20 V ÷ 550 V

Test varistoru

Rozsah: 0 V ÷ 2500 V DC / 0 V ÷ 1562 V AC
Princip měření: náběh DC napětí
Prahový proud: 1 mA

Proud pomocí kleští

Rozsah: 0,0 mA ÷ 19,99 A (pro AC proudové kleště A1018)
Rozsah: 0,00 A ÷ 299,9 A (pro AC / DC proudové kleště A1391)

Výkon

Rozsah: 0,00 W (VA, Var) ÷ 99,9 kW (kVA, kVar)
Účiník: -1,00 ÷ 1,00
Celkové harmonické zkreslení napětí THD: 0,1% ÷ 99,9%

Harmonické

Charakteristiky měření: Uh, THDu, Ih, THDi
Harmonické složky napětí: 0,1 V ÷ 500 V
Celkové harmonické zkreslení napětí THD: 0,1 % ÷ 99,9 %
Harmonické složky a celkové harm. zkreslení proudu: 0,00 A ÷ 199,9 A

Unikající proud při stavu jedné závady – ISFL

Rozsah: 0,0 mA ÷ 19,9 mA
Měřicí odpor: cca 390 Ω

Zkouška hlídačů izolačního stavu – IMD

Prahový izolační odpor: 5 kΩ ÷ 640 kΩ
Unikající proud při stavu jedné závady při mezním izol. odporu: 0,0 mA ÷ 19,9 mA
Čas aktivace / odpojení IMD: 0,00 s ÷ 99,9 s

Osvětlení
