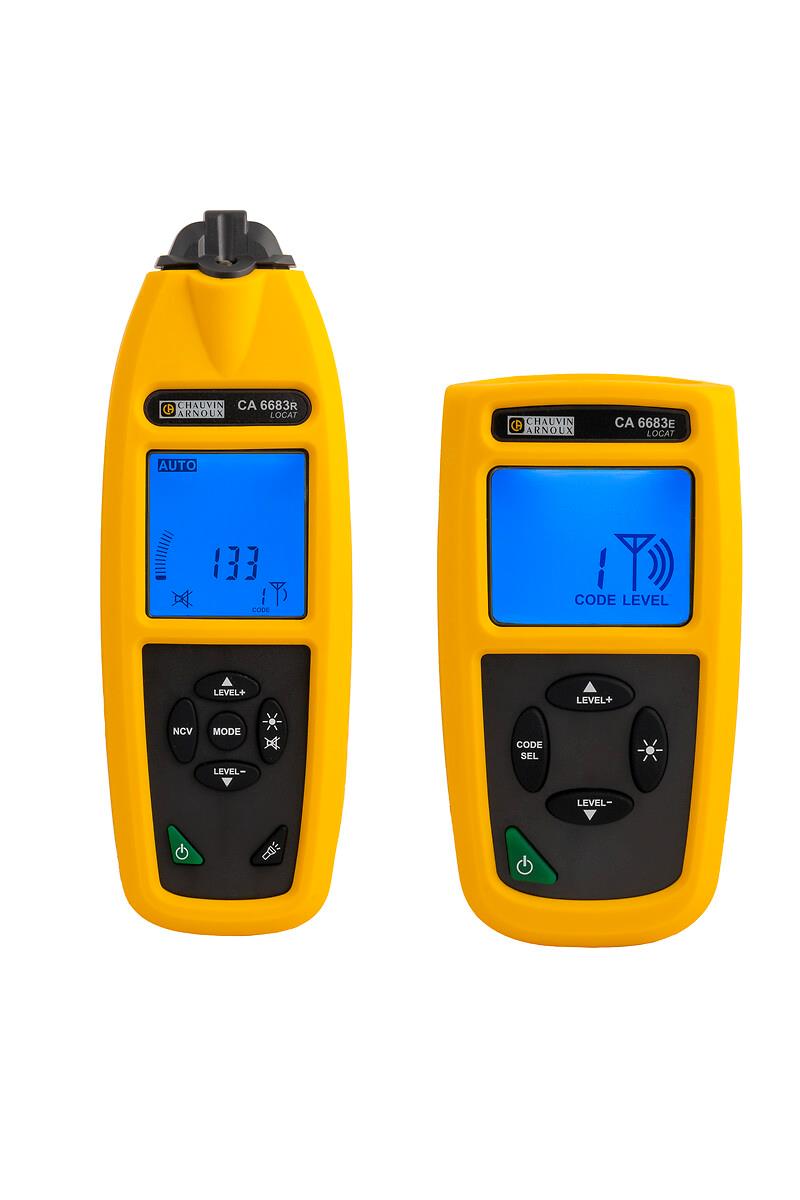

Vyhledávač kabelů C.A 6683

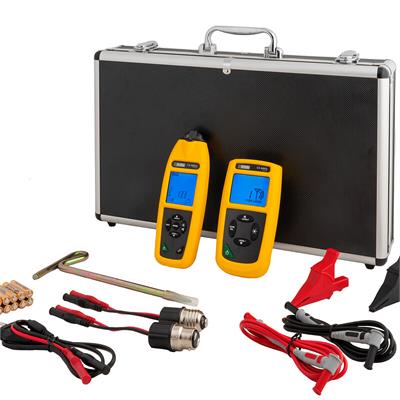

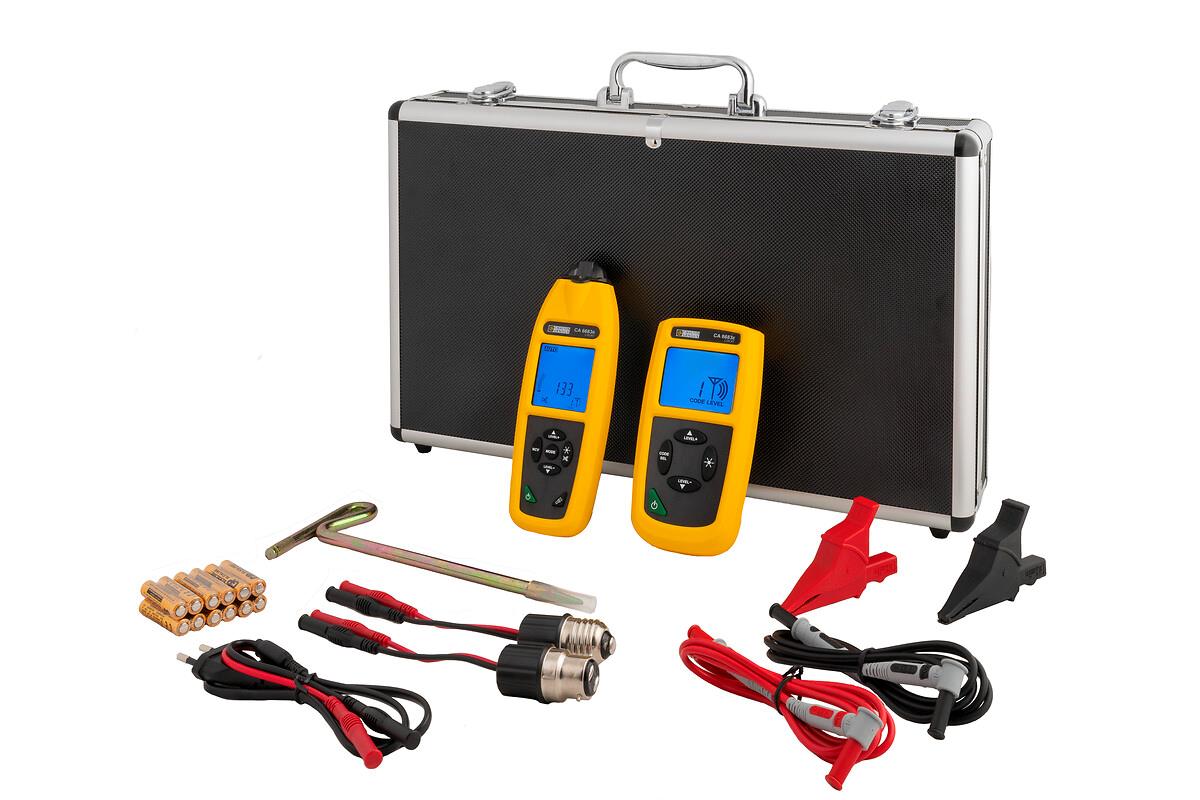

Souprava (přijímač/vysílač) pro vyhledávání kabelů, kabelových zkratů a přerušení v živých i neživých obvodech.

Výrobce
Chauvin Arnoux
Dostupnost
Produkt je skladem u dodavatele
Cena
12 100 Kč (bez DPH)
14 641 Kč (s DPH)
12 100 Kč (bez DPH)
koupit

Souprava pro lokalizaci a trasování vodičů v průmyslových objektech

Kompaktní a odolná, snadno přenosná sada C.A 6683 pro trasování kabelů, vodičů, kovových částí, kabelových zkratů a přerušení v sítích bez napětí i pod napětím ve stěnách i pod zemí. Intuitivní ovládání a široké spektrum možných zapojení nabízí možnost lokalizace metalických vodivých částí i za velmi obtížných podmínek. Hodí se jak při renovacích a údržbě stávajících instalací, tak při realizaci zcela nových. Přijímač dokáže fungovat samostatně jako bezkontaktní zkoušečka fáze.

  • Vyhledávání kabelů a vodičů pod zemí i ve zdech
  • Lokalizace pojistek a jejich přiřazení k obvodům
  • Lokalizace skrytých zásuvek a rozvodných krabic
  • Vyhledávání přerušení a zkratu v podlahových topných systémech
  • Vyhledávání kovových potrubá vodovodních rozvodů a rozvodů topení

Parametry vysílače C.A 6683E

  • Měří a zobrazuje
    • úroveň napětí a druh(AC nebo DC)
    • výkon přenášeného signálu
    • stav baterie
    • identifikační kód signálu
    • přítomnost nebezpečného napětí
  • Detekce externího napětí 12 V, 50 V, 120 V, 230 V, 400 V frekvence 50/60 Hz nebo DC
  • Vysílací frekvence 125 kHz
  • Síla generovaného signálu nastavitelná ve 3 krocích
  • Možnost nastavení až 7 různých kódu vysílače umožňuje současnou lokalizaci až 7 různých obvodů
  • Podsvětlený přehledný LCD displej

Parametry přijímače C.A 6683R

  • Měří a zobrazuje
    • amplituda signálu (digitální hodnota + stupnice)
    • citlivost detekce
    • identifikační kód vysílače a síla přenášeného signálu
    • stav baterie
    • přítomnost nebezpečného napětí
  • Podsvětlený přehledný LCD displej
  • Detekční vzdálenost s vysílačem
    • v unipolárním režimu: typicky 2 m
    • v bipolárním režimu: typicky 0,5 m
    • jednoduchá smyčka: až 2,5 m
  • Nastavení citlivosti automaticky, nebo manuálně v 7mi úrovních
  • Bezkontaktní detekce napětí (NCV) 12 V až 1000 VAC při 50/60 Hz, napětí vztaženo vůči zemi
  • Integrovaná LED svítilna
  • Vizuální nebo zvuková indikace signálu (zvuková s možností deaktivace)
  • Automatické nebo manuální nastavení citlivosti

  • VYSÍLAČ 6683E

  • Provoz na 6x1,5V LR03/AAA baterie
  • Funkce automatického vypnutí podsvícení po 1 minutě
  • Bezpečnost CAT III / 300V
  • Provozní teplota 0 až 40 °C
  • Skladovací teplota -20 až 60 °C
  • Rozměry: 16 cm × 8,4 cm × 4 cm
  • Hmotnost: 0,35 kg

  • PŘIJÍMAČ 6683R

  • Provoz na 6x1,5V LR03/AAA baterie
  • Funkce automatického vypnutí
  • Bezpečnost CAT III / 300V
  • Provozní teplota 0 až 40 °C
  • Skladovací teplota -20 až 60 °C
  • Rozměry: 19,8 cm × 6,7 cm × 3,6 cm
  • Hmotnost: 0,31 kg
