PU 284 Delta - revize elektrických spotřebičů

PU 284 Delta - Přístroj pro zkoušení elektrických spotřebičů a nářadí

přístroj určený k měření při revizích elektrických spotřebičů dle ČSN 331600 ed.2. Lze jej používat při revizích nových výrobků, průběžných revizích a revizích výrobků po opravách. Přístroj splňuje požadavky ČSN EN 61557-1 ed.2, ČSN EN 61557-2 ed.2, ČSN EN 61557-4 ed.2, ČSN EN 61010-1 ed.2 aČSN EN 61326-1.

PU284 DELTA byl uveden do prodeje jako nástupce legendárního přístroje PU 194 Delta. Jedná se o jednoduchý přístroj určený k měření při revizích elektrických spotřebičů dle ČSN 331600 ed.2. Lze jej používat při revizích nových výrobků, průběžných revizích a revizích výrobků po opravách.

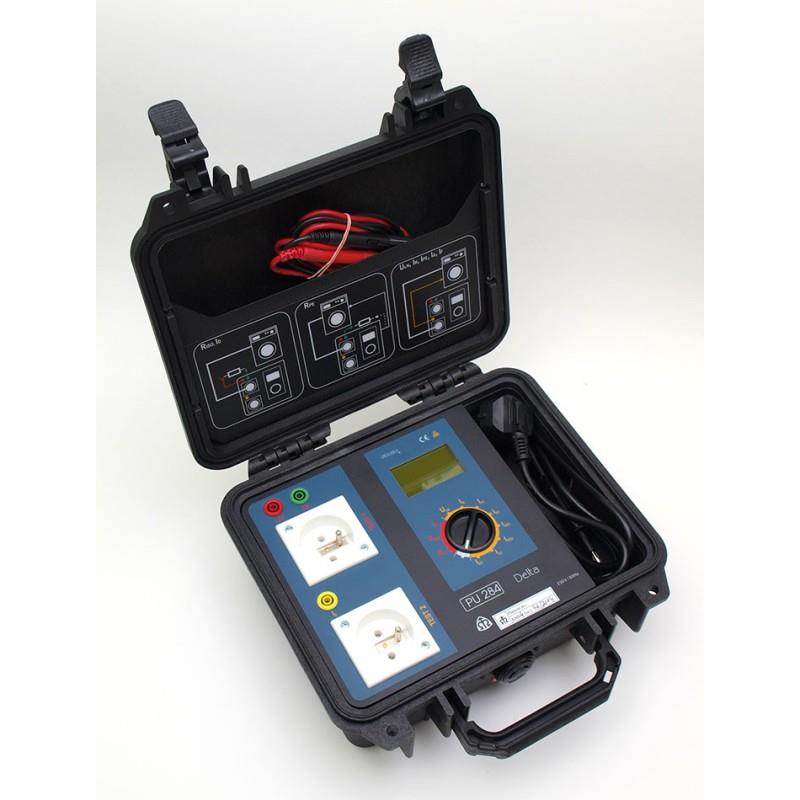

Přístroj je konstruován v plastovém kufru. Naměřené údaje se zobrazují na podsvíceném grafickém LC displeji. Pro připojení měřených spotřebičů je přístroj vybaven standardními síťovými zásuvkami. TEST1 a TEST2. V zásuvce TEST1 se měří veličiny, které nevyžadují napájení spotřebiče např. izolační odpor, náhradní unikající proud. V zásuvce TEST2 se měří např. odebíraný proud, rozdílový proud apod. Revidovaný spotřebič je z této zásuvky napájen. Spotřebiče bez síťové vidlice lze připojit měřicími šňůrami z příslušenství přístroje.

Technické parametry:

• Síťové napětí: 187 - 253 V

• Izolační odpor: 0,1-19,99 MΩ (měřící napětí 500V DC)

• Odpor ochran. vodiče: 0,1-19,99 Ω (měřící napětí max 20V AC)

• Dotykový proud IF: 0 - 3,999 mA

• Proud IPE: 0 - 19,99 mA

• Proud ID: 0 - 19,99 mA ( měřící napětí max 30V AC )

• Rozdílový proud IΔ: 0 - 19,99 mA

• Odebíraný proud: 0 - 10 A
• Hmotnost: cca 3kg
• Provozní teplota: -5°C až +40°C (odolnost -25°C až +55°C)
• Napájení: 195V až 253V (49Hz až 51Hz)
• Rozměry: 270 x 240 x 130 mm
