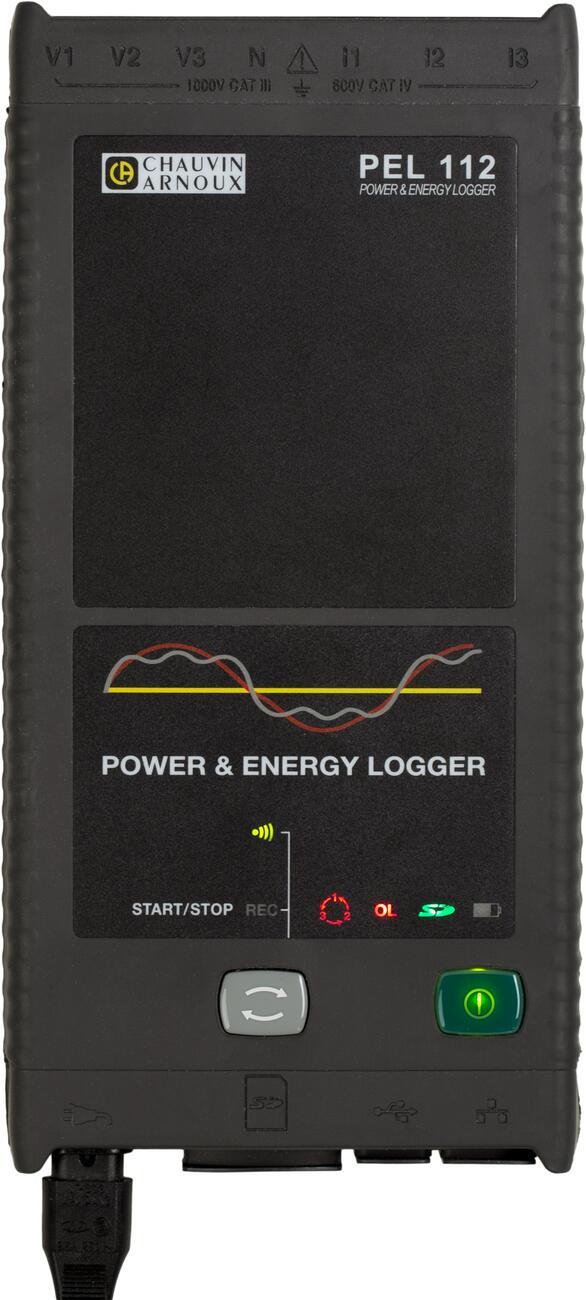

PEL 112 záznamník kvality elektrické energie

PEL 112 záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz. Záznamník umožňuje přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Rozhraní USB, WiFi, Ethernet.

Výrobce

Chauvin Arnoux

Dostupnost

Dočasně vyprodáno

Cena

43 060 Kč (bez DPH)
52 103 Kč (s DPH)

43 060 Kč (bez DPH)

koupit

Doporučujeme přikoupit

Zkoušečka UNI-T UT18C
883 Kč

Záznamník kvality elektrické energie PEL112

Přístroj PEL 112 je záznamník kvality elektrické sítě, který umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 3 snímačů proudu a napěťových vstupů. Umožňuje zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení a to s intervalem až 200 ms. Je vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi, LAN. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Napájení je možné přímo z měřené instalace a přístroj je vybaven magnety pro uchycení na dveře rozváděče.

Hlavní parametry

Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
Pro stejnosměrné a střídavé sítě od 10 do 1 000 V
Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
Měření střídavého proudu od 5 mA do 10 000 A (dle převodníků)
Měření stejnosměrného proudu od 50 mA do 1 400 A (dle převodníků)
3 napěťové a 3 proudové vstupy (výpočet proudu N-vodičem)
Třída přesnosti měření napětí 0,2%
Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
Měření rušivého výkonu D
Měření a záznam účiníku cos θ, tan θ, PF
Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry

Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase
Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
Programovatelné začátky a konce záznamů s vlastním pojmenováním
Software PEL Transfer^® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
Software DataView^® v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat

Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
Standardní frekvence 2,4 GHz
Přístupový body (Acces point - AP) umožňuje připojení až 5 uživatelů

Připojení do LAN sítě pro vzdálenou správu přístroje
Současné připojení více zařízení PEL současně k jednomu PC
Zobrazení měřených dat v reálném čase z více zařízení PEL současně

Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
Automatické spojení s přístrojem při opakovaném připojení

Slot na SD karty do velikosti až 32 GB
Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry

Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min)
Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
Robustní konstrukce, ergonomický design
Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
Vysoký stupeň krytí IP54
Mechanická odolnost na pád z 1 m
Provozní teplota 0 až 50 °C
Rozměry: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačů)
Hmotnost: 0,9 kg
Záruka na hlavní přístroj: 24 měsíců
