Měření
- Izolační odpor
- Spojitost
- Parametry proudového chrániče (RCD)
- Skutečná impedance smyčky a zkratový proud
- Skutečná impedance smyčky a zkratový proud za proud. chráničem bez jeho vybavení
- Skutečná impedance sítě a zkratový proud, úbytek napětí
- Zemní odpor pomocí sond
- Sled fází
- Napětí a kmitočet

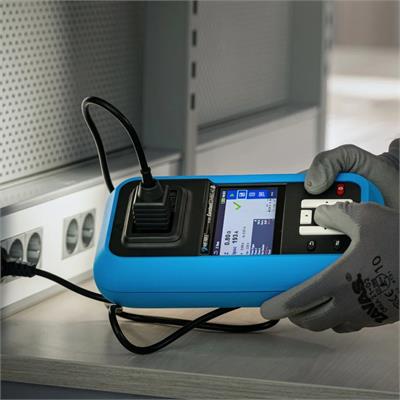

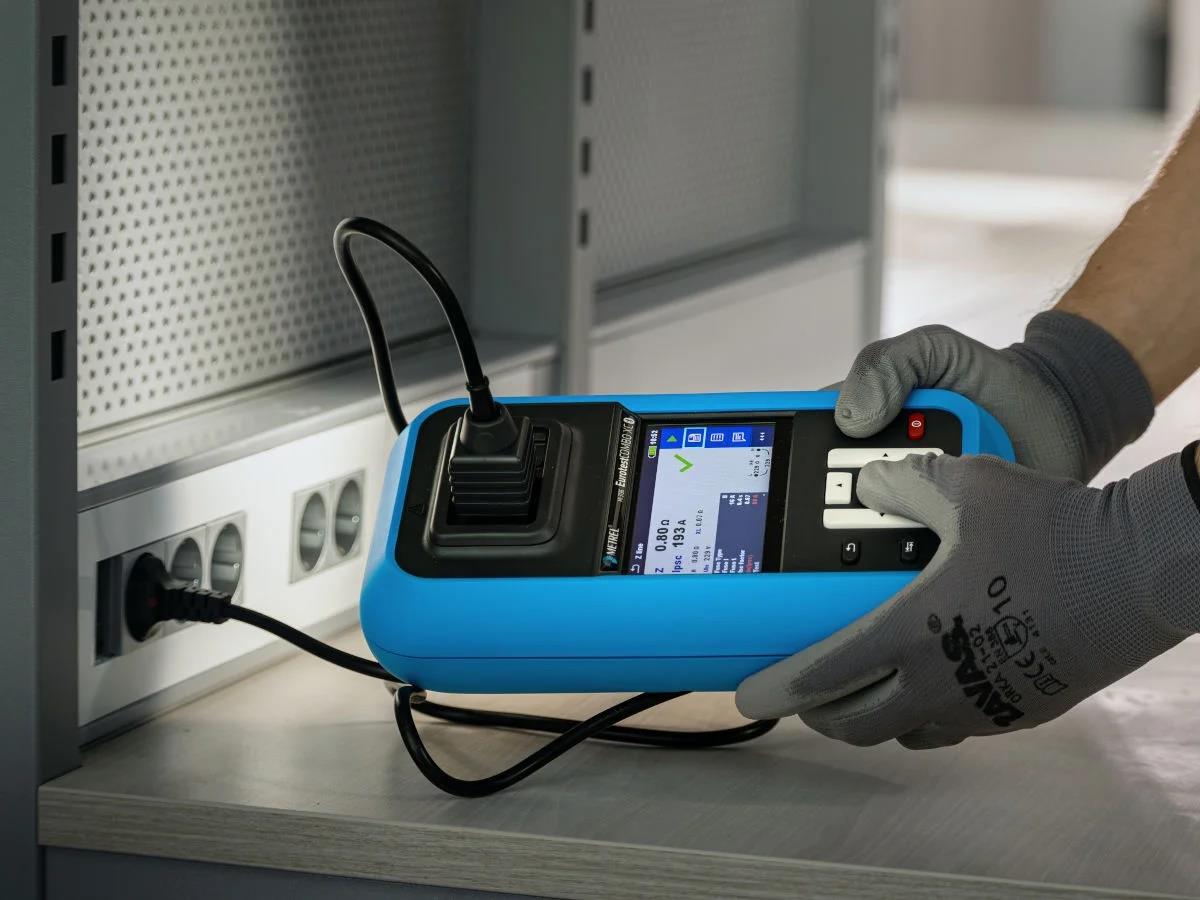

- Monitor napětí na svorkách
Další vlastnosti
- Barevný dotykový displej
- V paměti uložená tabulka charakteristik pojistek umožňuje automatické vyhodnocení měření
- Funkce "HELP" zobrazí na displeji schéma připojení přístroje k měřenému objektu
- Paměť pro ukládání změřených hodnoty
- Konektivita: USB-C, Wi-Fi, Bluetooth®
- PC software Metrel ES Manager v české verzi (součástí dodávky)
- Kompatibilita s aplikací Metrel Cloud pro Android i iOS

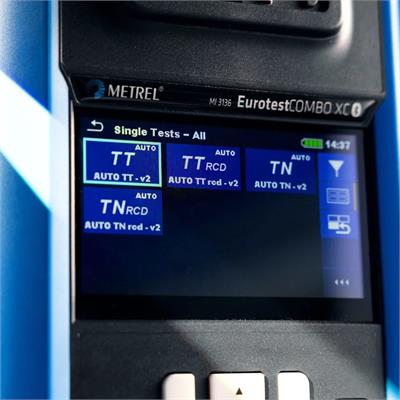

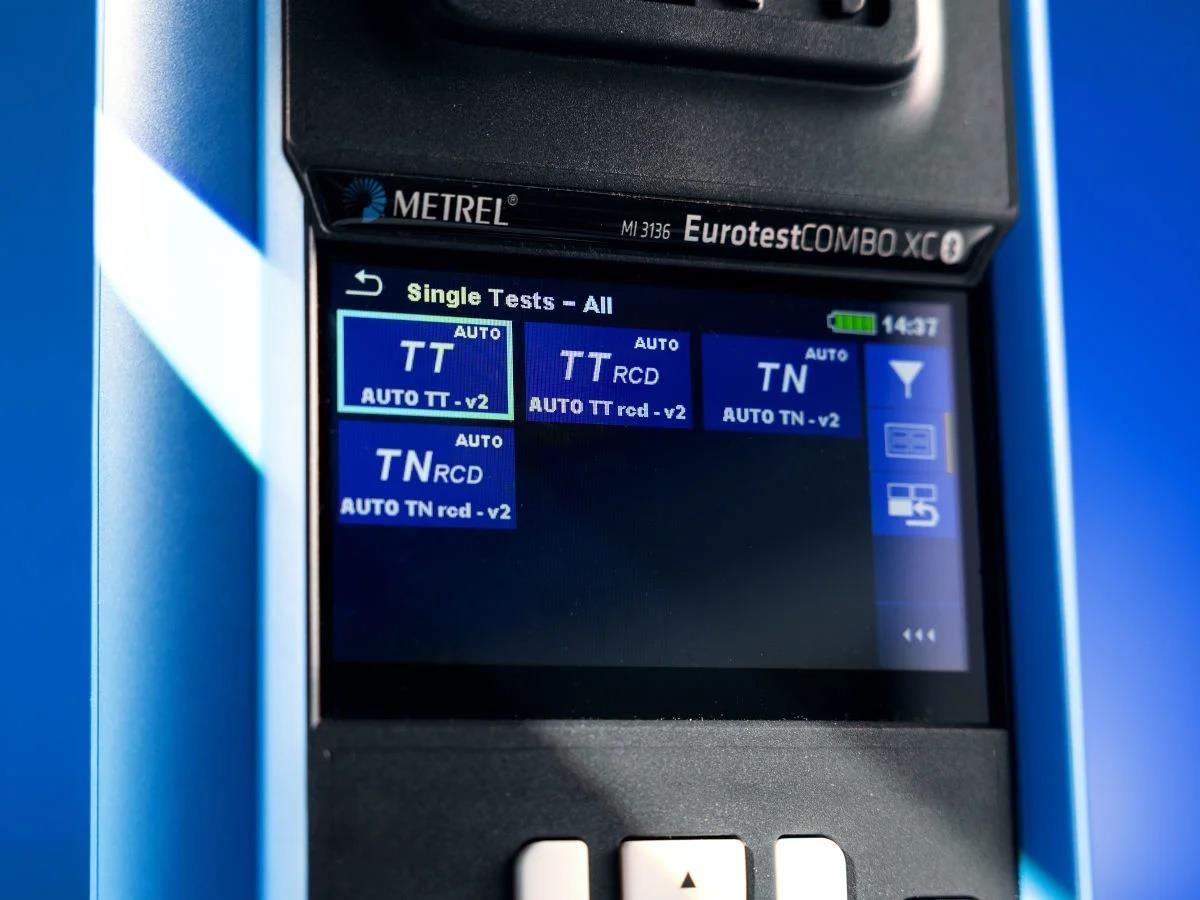

- AUTO SEQUENCE® - automatické postupy měření
- Li-Ion akupack s kapacitou 5,2 Ah s rychlým nabíjením 45 W pomocí USB-C
- Rozsáhlé příslušenství v základní sestavě

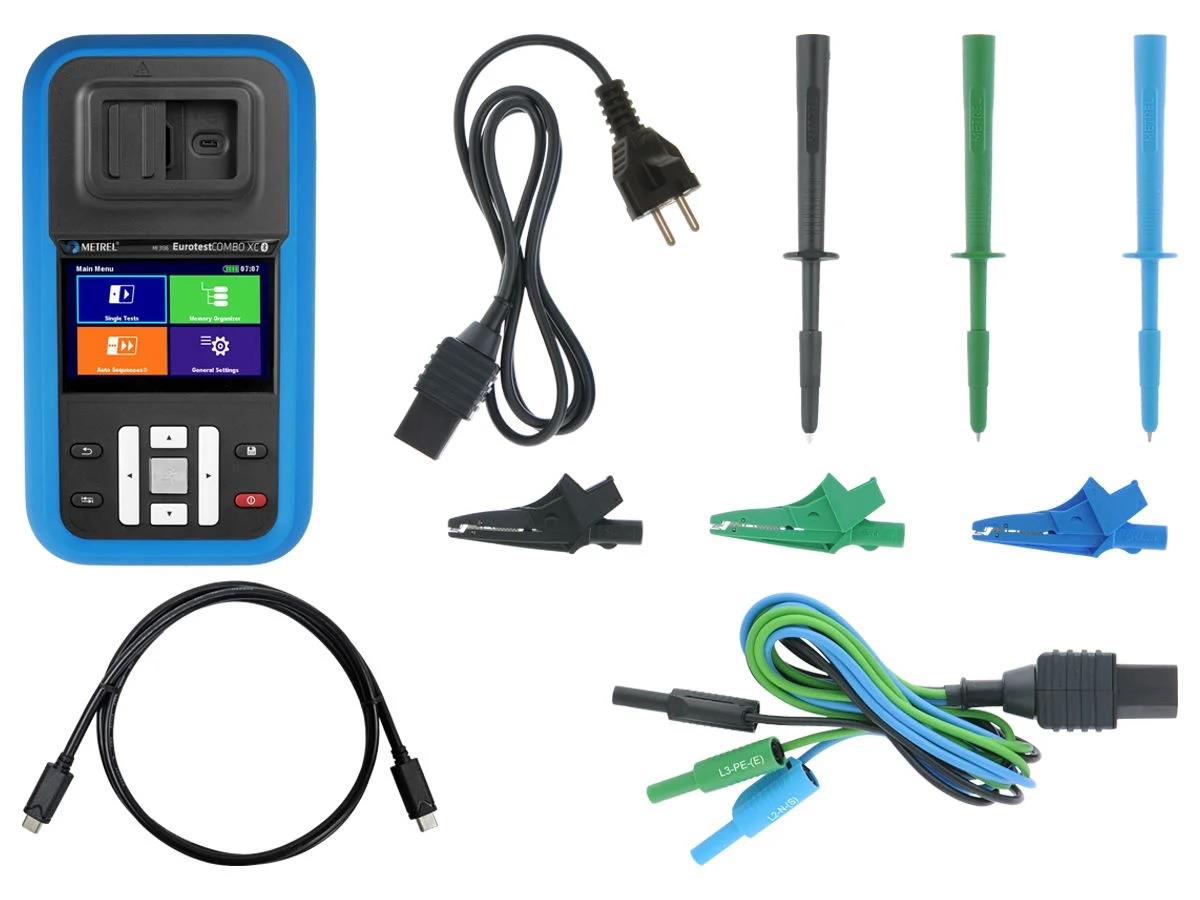

Rozsah dodávky

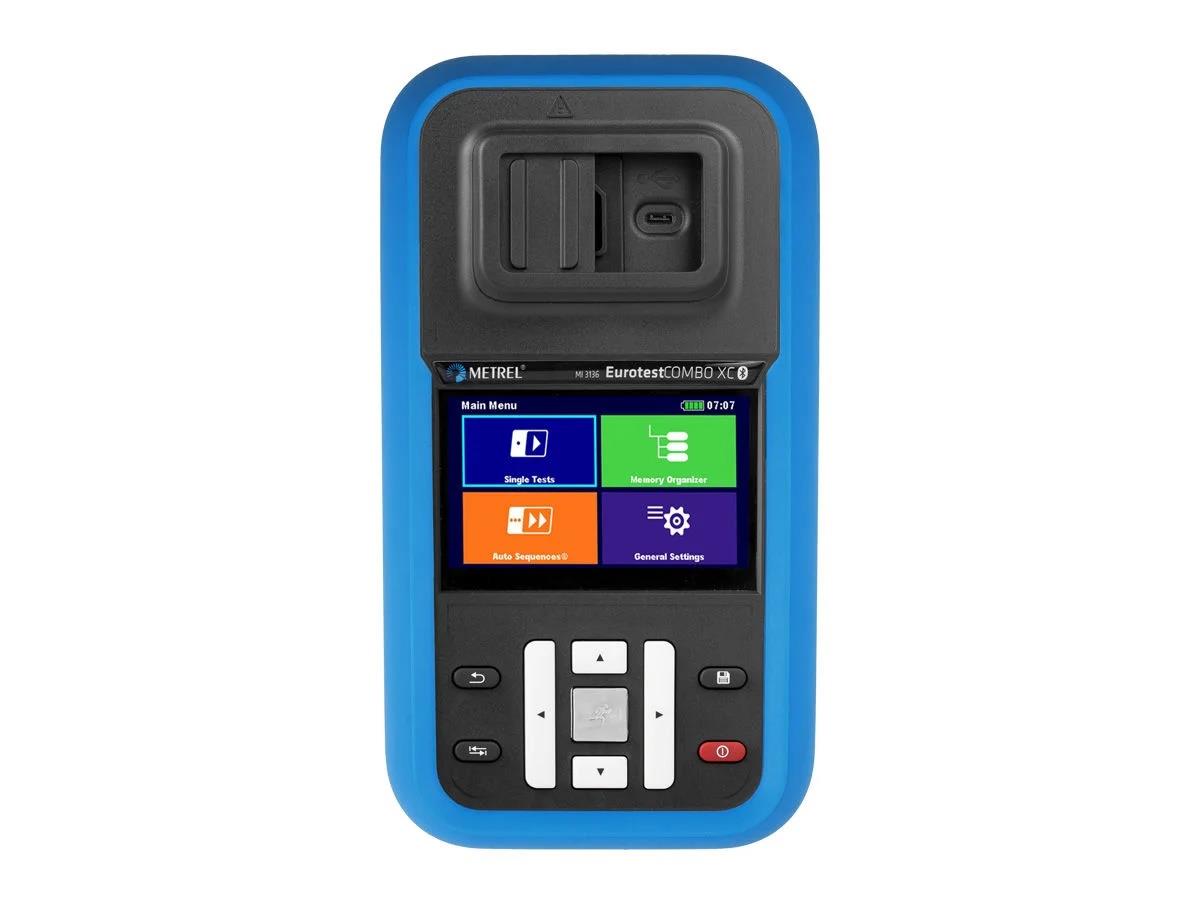

- Přístroj MI3136 EurotestCOMBO XC
- Kabel pro měření v síťových zásuvkách
- Univerzální měřicí kabel 3 x 1,5 m (zakončený banánky, lze připojit krokosvorky nebo měřicí hroty)
- Měřicí hrot, 3 ks (černý, modrý, zelený)
- Krokosvorka, 3 ks (černá, modrá, zelená)
- PC SW Metrel ES Manager BASIC
- Kabel USB (typ C)
- Tištěná stručná uživatelská příručka v češtině
- Podrobný návod k používání v češtině (elektronicky v PDF)
- Anglická dokumentace k přístroji (elektronicky v PDF)
- Kalibrační list
Všeobecně
- Napájení: Li-Ion akupack 7.2 V, 5200 mAh (typ INR18650-2S2P)
- Provozní doba: typicky 14 h
- Doba nabíjení: 2,5 h
- Nabíjení: pomocí USB (typ C PD), ≥ 45 W
- Přepěťová kategorie: CAT III / 600 V, CAT IV / 300 V
- Třída ochrany: II (dvojitá izolace)
- Stupeň znečištění: 2
- Krytí: IP 40
- Displej: 4,3″ (10,9 cm) TFT barevný dotykový
- Komunikace: RS232, USB, Bluetooth
- Úložiště: paměťová karta microSD
- Rozměry: 252 x 111 x 165 mm
- Hmotnost: cca 1,78 kg (s akumulátorem)
Izolační odpor
- Rozsah: 0,00 MΩ ÷ 199,9 MΩ (pro U = 50, 100, 250 V DC)
- Rozsah: 0,00 MΩ ÷ 999 MΩ (pro U = 500, 1000 V DC)
- Jmenovitý proud: ≥ 1 mA DC
- Počet měření: asi 1000 (s plně nabitými akumulátory)
Spojitost R 200mA
- Rozsah: 0,00 Ω ÷ 1999 Ω
- Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
- Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
- Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
- Automatická změna polarity: ano
- Počet měření: asi 1700 (s plně nabitými akumulátory)
Spojitost R 7mA
- Rozsah: 0,0 Ω ÷ 1999 Ω
- Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
- Měřicí proud: ≤ 8,5 mA
- Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
Proudové chrániče – všeobecně
- Typ proudových chráničů: AC, A, B, F, B+, 2 pole, 3 pole, PRCD S, PRCD S+,
PRCD S pro, PRCD K, RDC DD, IC CPD, MI RCD
- Jmenovitý proud: 6 ÷ 1000 mA
- Tvar rozdílového proudu: sinusový, pulsující, vyhlazený DC
- Typ měřených proud. chráničů: standardní, selektivní, G/KV
- Počáteční polarita rozdílového proudu: 0°, 180°, obě polarity
- Rozsah napětí: 40 V ÷ 264 V (45 Hz ÷ 65 Hz)
Proudové chrániče – dotykové napětí
- Rozsah: 0,0 V ÷ 99,9 V
- Měřicí proud: max. 0,3 x IΔN
Proudové chrániče – vypínací čas
Proudové chrániče – vybavovací proud
- Rozsah: 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN)
- Vypínací čas: 0,0 ms ÷ 10,00 s
- Dotykové napětí: 0,0 V ÷ 99,9 V
Skutečná impedance smyčky a zkratový proud
- Rozsah: 0,00 Ω ÷ 9,99 kΩ
- Zkratový proud: 0,00 A ÷ 23,0 kA
Skutečná impedance smyčky a zkratový proud bez vypnutí RCD
- Rozsah: 0,00 Ω ÷ 9,99 kΩ
- Zkratový proud: 0,00 A ÷ 23,0 kA
Skutečná impedance sítě a zkratový proud, úbytek napětí
- Rozsah: 0,00 Ω ÷ 9,99 kΩ
- Zkratový proud: 0,00 A ÷ 199 kA
- Úbytek napětí: 0,0 % ÷ 99,9 %
Zemní odpor (třívodičová metoda)
- Rozsah: 0,00 Ω ÷ 9999 Ω
- Zkratový proud: < 30 mA
- Automatické měření odporu sond: ano
- Automatické měření rušivého napětí: ano
Sled fází
- Vstupní napětí: 100 V ÷ 550 V AC
- Kmitočet: 14 Hz ÷ 500 Hz
- Zobrazený výsledek: 1.2.3 nebo 3.2.1
Napětí
- Rozsah: 0 V ÷ 550 V
- Kmitočet: 0 Hz, 14 Hz ÷ 500 Hz
- Způsob měření: skutečná efektivní hodnota TRMS
Kmitočet
- Rozsah: 0,00 Hz ÷ 499,9 Hz
- Vstupní napětí: 10 V ÷ 550 V
Monitor napětí na svorkách
