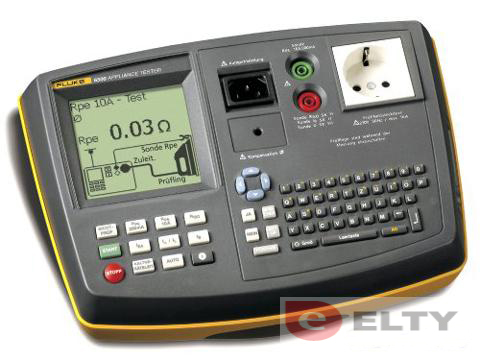

Fluke 6500 tester spotřebičů
Fluke 6500 tester elektrických spotřebičů,umožňuje veškerá nutná měření,včetně možnosti záznamu naměřrných hodnot,
Přístroj Fluke 6500 popis:
Práce s ním je efektivní
Speciální tlačítko pro každý test „jednodotykového“ testování
Přednastavené úrovně vyhověl/nevyhověl šetří váš čas
Velký podsvícený displej se snadno odečítá
Integrovaná klávesnice „QWERTY“ umožňuje rychlé vkládání dat
Přídavná Compact Flash paměťová karta pro zálohování dat a přenos do PC
Přednastavené, auto testovací sekvence pro pohodlí uživatele
Měření napětí a kmitočtu
Indikce mezních limitů (např. dle VDE)
Kompenzace měřicích kabelů pro zemní spojení
Odpor ochranného vodiče PE (200 mA a 25 A)
Izolační odpor 500 V DC(ss)
Proud ochranným vodičem
Dotykový proud
Náhradní únikový proud
Příkon spotřebiče kVA
Zátěžový proud spotřebiče
Podsvícený grafický LCD displej
Slot pro Compact Flash kartu
Sériový port - tisk/přenos dat
Externí výstup pro tiskárnu
Přední panel s „QWERTY“ klávesnicí
IEC měřicí kabely
Auto testování
Programovatelná úroveň indikátorů vyhověl/nevyhověl
Uložení dat
Kontrola polarity
Grafické pomocné menu - on line
Programovací režim
Hodiny skutečného času
Správa výsledků na přením panelu
230 V BS1363 testovací zásuvka / 230 V přívodní BS1363 zástrčka
Fluke 6500 tester elektrických spotřebičů parametry
Test zapnutí
Tento test ukazuje záměnu L-N, chybějící PE a měří přívodní napětí i frekvenci.
Rozsah zobrazení / Rozlišení 90...264 V / 0,1 V
Přesnost při 50 Hz ± (2 % + 3 číslice)
Vstupní impedance > 1 M? / 2,2 µF
Maximální přívodní napětí na vstupu 300 V
Test uzemnění (Rpe)
Rozsah zobrazení / Rozlišení 0...19.99 ? / 0,01 ?
Přesnost (po kompenzaci při testu uzemnění) ± (5 % + 4 číslice)
Testovací proud 200 mA AC(st) -0% +40% do 1,99 ?
25 A AC(st) ± 20 % do 25 m? při 230 V
Napětí rozpojeného obvodu > 4 V AC(st), < 24 Vac
Kompenzace při testu uzemnění může snížit až o 1,99 ?
Test izolace (Riso)
Rozsah zobrazení / Rozlišení 0 až 19,99 M? / 0,01 M?
20 až 199,9 M? / 0,1 M?
200 až 299 M? / 1 M?
Přesnost ± (5 % + 2 číslice) od 0,1 do 50 M?
± (10 % + 2 číslice) od 50 do 299 M?
Testovací napětí 500 V DC -0% +25% při zátěži 500 k?
Testovací proud > 1 mA při zátěži 500 k?, < 15 mA při 0 ?
Čas autovybíjení < 0,5 s pro 1 µF
Maximální kapacitní zátěž provozní až do 1 µF
Test dotykového proudu
Rozsah zobrazení / Rozlišení 0...1,99 mA AC(st) / 0,01 mA
Přesnost ± (4 % + 2 číslice)
Vnitřní odpor (sondou) 2 k?
Metoda měření Sonda
Testovaný spotřebič je napájen na úroveň síťového napětí.
Náhradní měřicí metoda únikového proudu
Rozsah zobrazení / Rozlišení 0...19,99 mA AC(st) / 0,01 mA
Přesnost ± (5 % + 5 číslic)
Testovací napětí 35 V AC(st) ± 20%
Pracovní chyba 10 %
Zkouška proudové zátěže: proud zátěže
Rozsah zobrazení / Rozlišení 0...13 A / 0,1 A
Přesnost ± (4 % + 2 číslice)
Testovaný spotřebič je napájen na úroveň síťového napětí.
Zkouška proudové zátěže: jmenovitý příkon
Rozsah zobrazení / Rozlišení 0...999 VA / 1 VA
1,0...3,2 kVA / 0,1 kVA
Přesnost ±(5 % + 3 číslice)
Rozlišení 1 VA (0 až 999 VA)
0,1 kVA (1,0...3,2 kVA)
Testovaný spotřebič je napájen na úroveň síťového napětí.
Zkouška proudové zátěže: únikový proud
Rozsah zobrazení / Rozlišení 0,25...19,99 mA / 0,01 mA
Přesnost ±(4 % + 4 číslice)
Testovaný spotřebič je napájen na úroveň síťového napětí.
PELV test (Pracovně Elektricky Limitovaná Výše)
Přesnost při 50 Hz ±(2 % + 3 číslice)
Ochrana proti přetížení 300 Vrms
Práh výstrahy 25 Vrms
