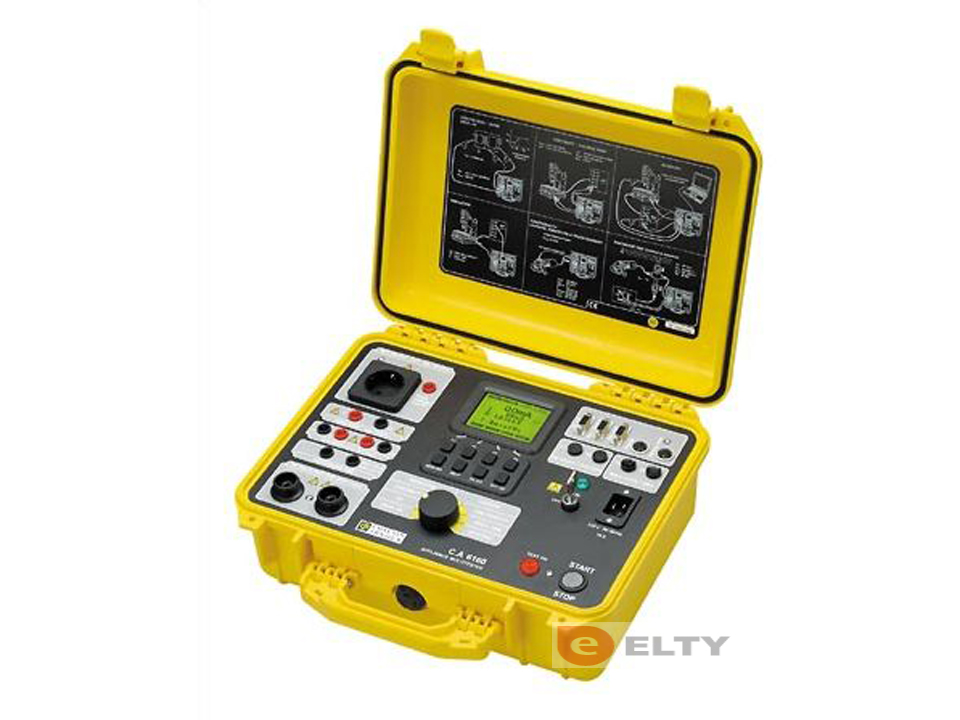

Přístroj C.A 6160 Chauvin Arnoux
Revizní přístroj C.A 6160 Chauvin Arnoux popis:
Univerzální multitester pro revize elektrických zařízení dle: IEC 60204-1, IEC 60335-1, IEC 60439-1, IEC 60598-1, IEC 60745, IEC 60755, IEC 60950, IEC 61010-1, IEC 61029, IEC 61558-1, EN 60065, VDE 701 T1, VDE 702 T1
Test přiloženým napětím 100...5000 V, nastavitelný mezní proud
Test přiloženým napětím 100...5000 V, s programovatelným napětím v čase
Test průrazného napětí (propalovací test), 100...5000 V, 500 VA
Měření malých odporů proudem 100 a 200 mA DC, 10 a 25 A AC čtyřvodičovou metodou
Kontrola ochranného obvodu (měření úbytku napětí na ochranném vodiči proudem 10 A)
Měření izolačního odporu napětím 250, 500 a 1000 V DC
Měření unikajícího, náhradního unikajícího a dotykového proudu
Zkouška ochrany před zbytkovým napětím (měření doby vybití)
Funkční test spotřebiče (měření činného a zdánlivého výkonu, napětí, proudu, kmitočtu a cos ?)
Vnitřní paměť umožňuje uložit až 1600 měření
PC software pro přenos dat z paměti, vytváření tištěných dokumentů, programování až 50 měřicích kroků atd
Revizní přístroj C.A 6160 je dodáván včetně:
2 ks testovacích sond VN délky 2 m, testovací šňůry pro měření doby vybití, 2 ks měřicích kabelů 3 m pro měření izolace, 4 ks měřicích kabelů 2,5 m pro test propojení,4 ks krokosvorek, 2 ks testovacích hrotů, brašny na příslušenství a návodu,síťová šňůra
Revizní přístroj C.A 6160 Chauvin Arnoux použití:
Zkouška napětím :
- Nastavení maximálního výstupního proudu od 1 do 500 mA.
- Možnost řízení doby testu interním časovačem (1 s...5 min).
- Zobrazení skutečné hodnoty svodového proudu a testovacího napětí.
- Plovoucí VN výstupy zaručují vyšší bezpečnost.
- Testovací napětí: 100...5000 V / 50...60 Hz
- Výkon: 500 VA
Měření izolačního odporu
- Možnost naprogramovat minimální izolační odpor.
- Pokud je naměřená hodnota nižší, je sepnut akustický a vizuální alarm.
- Možnost řízení doby testu interním časovačem (2 s...10 min).
- Testovací napětí: 500 nebo 100 V DC
- Rozsah: 0...500 M?
Kontrola ochranného obvodu (propojení)
- 4pólová metoda měření.
- Zobrazení výsledku ve V (U) dle požadavku ČSN EN 60204-1, nebo v ?.
- Možnost řízení doby testu interním časovačem (1 s...15 min).
- Možnost naprogramovat maximální úbytek napětí (V/mm) popř. odpor (R). Pokud je naměřená hodnota vyšší, je sepnut akustický a vizuální alarm.
- Rozsah: 0...1,99 ?, 0...10 V
- Testovací napětí: <12 V AC
- Testovací proud: >10 A AC (od 0 do 500 m?)
Ochrana před zbytkovým napětím (doba vybití)
- 2pólové měření doby vybití na síťové zásuvce strojního zařízení.
- 4pólové měření doby vybití na vnitřních elektrických blocích strojního zařízení.
- Napěťový rozsah: 600 V AC/DC
- Maximální doba měření: 10 s
- Prahové zbytkové napětí: 60 V
Přístroj C.A 6160 Chauvin Arnoux parametry
| Displej: |
LCD, bodová matice 128×64, s prosvětlením |
| Napájení: | 230 V / 50 Hz |
| Interface: | RS 232 |
| Vnitřní paměť: | 999 paměťových míst |
| Krytí (přístroj): | IP 54 |
| Krytí (sondy, kabel): | IP 40 |
| Pracovní podmínky: | 0...50 °C, RV: 85 % |
| Rozměry: | 400×260×250 mm |
| Váha: | asi 11kg |
| El. bezpečnost: | ČSN EN 61010 / Cat II/III, 300 V |
