Nová technologie zamezující vybavování proudových chráničů během měření impedance smyčky. S pamětí a USB rozhraním.

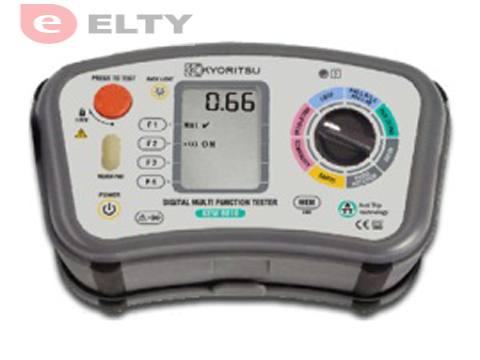

KEW 6016 měřicí přístroj popis:

Umožňuje následující měření:

Spojitost, izolace, smyčka,volty, napětí, proudové chrániče, frekvenci, sled fází, uzemnění a přepočtené zkratové proudy. Nová technologie zamezující vybavování proudových chráničů během měření impedance smyčky. S pamětí a USB rozhraním.

Jednoduché nastavení
Otočný knoflík a funkční tlačítko pro volby
Nastavení RCD funkce
F1…..nastavení módu měření (X1/2,X1, X5, Ramp, Auto)
F2…..nastavení IDn
F3…..nastavení typu RCD
F4…...nastavení fáze (0°, 180°)

Všestranný LCD
Konfigurace, smyčka, sled fází

Pamět/USB/software
Interní paměť: MAX 1,000 dat
Obsahuje USB adaptér a PC software „KEW Report“

Vysoce kvalitní a užitečné zkušební přívody
1)      hlavní kontrolní kabel
2)      kontrolní kabel na dálku
3)      rozvodný kontrolní kabel
4)      zemní kontrolní kabel a pomocné bodce do země

KEW 6016 parametry:

Svorkové napětí (DC)	Zkratový proud	Rozsah	Přesnost
5V ± 20%	Větší než 200 mA	20/200/2000 W automatický rozsah	0~0,19W± 0,1W 0,2~2000W± (2%rdg+8 digitů)

Svorkové napětí (DC)	Jmenovitý proud	Rozsah	Přesnost
250V + 25% - 0%	1mA nebo větší @ 250kW	20/200MW automatický rozsah	0~19,99MW± (2% rdg+6 digitů) 20~200MW± (5% rdg+6 digitů)
500V + 25% - 0%	1mA nebo větší @ 500kW	20/200/2000 W automatický rozsah	0~199,9MW± (2% rdg+6 digitů)
1000V + 20% - 0%	1mA nebo větší @ 1MW		200~2000MW± (5% rdg+6 digitů)

Funkce	Jmenovité napětí	Nominální zkušební proud v 0W externí smyčce:velikost/trvání (u 230V)	Rozsah	Přesnost
L-PE	100~260V 50/60Hz	20W: 6A/20ms 200W: 2A/20ms 2000W: 15mA/500ms	20/200/2000 W automatický rozsah	230V+10%-15%: ±(3%rdg + 4 digity) ostatní napětí: ±(3%rdg + 8 digitů)
L-PE (ATT)	100~260V 50/60Hz	L-N: 6A/60ms N-PE: 10mA/přibližně 5s	20/200/2000 W automatický rozsah L-N < 20W	230V+10%-15%: ±(3%rdg + 6 digitů) ostatní napětí: ±(3%rdg + 8 digitů)
L-N/L-L	100~500V 50/60Hz L-N: 100~300V L-L: 300~600V	20W: 6A/20ms	20W	230V+10%-15%: ±(3%rdg + 4 digity) ostatní napětí: ±(3%rdg + 8 digitů)

Funkce	Jmenovité napětí	Nominální zkušební proud v 0W externí smyčce:velikost/trvání (u 230V)	Rozsah	Přesnost
PSC	100~500V 50/60Hz	6A/20ms	2000A/20kA automatický rozsah	PSC/PFC přesnost je odvozena z měřené specifikace impedance smyčky a z měřené napěťové specifikace
PFC	100~260V 50/60Hz	6A/20ms 2A/20ms 15mA/500ms
PFC (ATT)		L-N: 6A/60ms N-PE: 10mA/přibližně 5s

Funkce	Jmenovitý proud	Rozsah		Přesnost
				Vypínací proud			Trip time
				AC typ		A typ
X1/2	10/30/100/300/500/1000mA	2000ms		-8%~-2%		-10%~-0%	± (1%rdg + 3 digity)
X1	10/30/100/300/500/1000mA	G:550ms/S:1000ms		+2%~+8%		0%~+10%
X5	10/30/100mA	410ms		+2%~+8%		0%~+10%
Auto ramp	10/30/100/300/500mA	20%~110% (po 10%) G:300ms/S:500msX10krát		±4%		±10%
Auto test	V závislosti na přesnosti každé funkce. Sekvence měření: X1/2(0°)®X1/2(180°)® X1(0°)®X1(180°)® X5(0°)®X5(180°) Měření s X5 nejsou uskutečnitelná pro RCD při jmenovitém proudu 100mA a více.
Uc	10/30/100/300/500/1000mA		0,0~100,0V		+5%~+15%rdg±8digitů

Funkce	Jmenovité napětí	Rozsah měření	Přesnost
volty	25~500V 45/65Hz	25~500V	±(2%rdg+4 digity)
frekvence		45,0~65,0Hz	±(0,5%rdg+2 digity)

Rozsah měření		Přesnost
20/200/2000 W automatický rozsah	20W: ±(3%rdg+0,1W) 200/2000W: ±(3%rdg+3 digity)

Jmenovité napětí	Poznámky
50~500V, 50/60Hz	Správná fáze:“1-2-3 a CW značka  Obrácené fáze:“3-2-1“ a CCW značka
