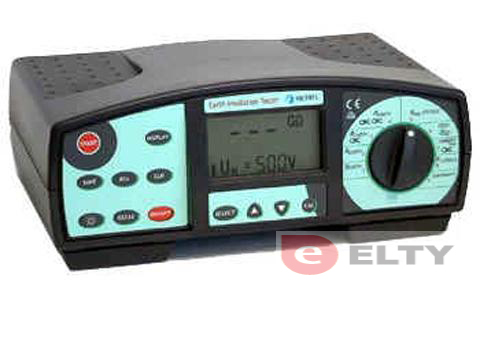

MI 2088 měřič zemních odporů
Univerzální přístroj ,který umožňuje měřit zemní odpory klasickou metodou i bez rozpojení zemnící soustavy.Dále umožňuje měřit izolační stavy a malé odpory.
MI 2088 měří zemní odpory popis :
Při objednání přístroje elektronicky , sleva 3%!!!
Měření zemních odporů- čtyřelektrodovou metodou
- čtyřelektrodovou metodou + jedním klešťovým přístrojem bez rozpojování obvodu
- dvěma klešťovými přístroji bez rozpojování .
Zde je ke stažení článek, kde jsou popsány jednotlivé způsoby a možnosti měření zemních odporů.
Měření rezistivity půdy
Měření přechodových odporů
Zkratový proud při měření přechodových odporů je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních šňůr. Je možné nastavit meze pro max. hodnotu přechodového odporu.
Vodivé spojení
Tato funkce slouží k "propískávání" obvodů, hledání zkratů apod. Jde o ohmmetr s měřicím proudem < 7 mA.
Měření izolačních odporů
Izolační odpory do 29,9 GW mohou být měřeny napětím 50 ÷ 1000 V, které lze nastavit s krokem 10 V. Je možné nastavit meze pro min./max. hodnotu izolačního odporu.
Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran (tj. napětí, při kterém proud tekoucí měřeným prvkem dosáhne 1 mA) v rozsahu 50 ÷ 1000 V.
Proud pomocí kleští
Přístroj měří skutečnou efektivní hodnotu proudu. Lze měřit i velmi malé (unikající) proudy.
Napětí
Přístroj měří stejnosměrné i střídavé napětí.
Ukládání výsledků do paměti a přenos do PC
Lze uložit až 1000 měření a potom je vyvolat na displeji nebo přenést do PC pomocí SW EuroLink
MI 2088 - měřič zemních,izolačních,přechodových odporů parametry
Zemní odpory - čtyřelektrodová metoda
| Rozsah [W] |
0,00 ÷ 19,99 k |
| Rozlišení [W] | 0,01 0,1 1 10 |
| Chyba měření | ± (2% z MH + 3 D)*... (0 ÷ 1,999 kW) ± (5% z MH)*... (2,00 ÷ 19,99 kW |
| Aut. test odporu sond | ano |
Zemní odpory - čtyřelektrodová metoda + jedny kleště
| Rozsah [W] | 0,00 ÷ 1,99 k |
| Rozlišení [W] | 0,01 0,1 1 10 |
| Chyba měření | ± (2% z MH + 3 D)* |
| Aut. test rušivých proudů | ano |
Zemní odpory (dva klešťové přístroje)
| Rozsah [W] | 0,00 ÷ 19,99 / 20,0 ÷ 100,0 |
| Chyba měření | ± (10% z MH + 2 D)* / ± (20% z MH)* |
Rezistivita půdy
| Rozsah [Wm] |
0,00 ÷ 1999 k |
| Rozlišení [Wm] | 0,01 0,1 1 10 0,1k 1k |
| Zobrazený údaj | r = 2paRe (a = 1 ÷ 30 m) |
Izolační odpory (Un ł 250 V)
| Rozsah | 0,000 MW ÷ 29,9 GW |
| Rozlišení | [MW] 0,001 0,01 0,1 1 10 100 |
| Chyba měření | ± (2% z MH + 2 D)*... (0 ÷ 199,9 MW) ± (1% z MH / 1 GW z MH + 2% z MH + 2 D)*... ( ł200 MW) |
| Un | 250 / 500 / 1000 V (nebo plynule nastavitelné v rozsahu 250 ÷ 1000 V s krokem 10 V) |
| In | 1 mA |
Izolační odpory (Un < 250 V)
| Rozsah [MW] |
0,000 ÷ 199,9 |
| Rozlišení [MW] | 0,001 0,01 0,1 |
| Chyba měření | ± (5% z MH + 3 D)* |
| Un | 50 / 100 V (nebo plynule nastavitelné v rozsahu 50 ÷ 240 V s krokem 10 V) |
| In | 1 mA |
Přechodové odpory (jednotlivé měření)
| Rozsah [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (2% z MH + 2 D)*... (0 ÷ 19,99 W) |
| Un, Ik | Un = 4 ÷ 7 V, Ik > 200 mA |
Vodivé spojení (trvalé měření)
| Rozsah [W] |
0,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření |
± (3% z MH + 3 D)* |
| Un, Ik | Un = 4 ÷ 7 V, Ik < 7 mA |
Proud pomocí klešťového přístroje (skutečná efektivní hodnota)
| Rozsah [A] |
0,0 m ÷ 200 |
| Rozlišení |
0,1 1 mA 0,01 0,1 1 A |
| Chyba měření | ± (5% z MH + 3D)* |
Napětí ss i stř.
| Rozsah 0 ÷ 600 V |
(ss nebo stř. 45 ÷ 65 Hz) |
| Chyba měření | ± (2% z MH + 2 D)* |
Měření průrazného napětí varistorů (přepěťových ochran)
| Rozsah [V] |
50 ÷ 1000 |
| Chyba měření | ± (5% z MH + 10 V)* |
| Měřicí metoda | narůstajícím ss napětím se strmostí 500 V/s |
* MH značí měřenou hodnotu, D značí digit
MI 2088 - měřič zemních všeobecně
| Napájení | 4 x 1,5 V alkalická baterie IEC LR14 |
| Displej |
LCD s možností podsvětlení |
| Optická i akustická indikace | ano |
|
Automatické srovnávání výsledků |
ano (lze vypnout) |
| Paměť |
500 až 1000 měření |
| Připojení k PC | RS 232 |
| Aut. vypínání | ano |
| Třída ochrany II |
(dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 300 V nebo CAT II / 600 V |
| Krytí | IP 54 |
| Rozměry | 265 x 110 x 185 mm |
| Hmotnost (včetně baterií) | asi 1,7 kg |
Rozsah dodávky přístroje Mi 2088
- Přístroj MI 2088
- Brašna na přístroj a příslušenství
- Měřicí hrot 2 ks
- Krokosvorka- Univerzální kabel (zakončený dvěma bezpečnostními banánky, k nimž lze připojit měřicí hroty nebo krokosvorky)
- Kabel RS232
- PC SW EarthLink pro Windows 95/98/2000/NT/XP
- Řemen pro zavěšení na krk
- Řemen pro zafixování přístroje kolem pasu
- Návod k používání
- Kalibrační list,
- Záruční list
- Kartónový obal
