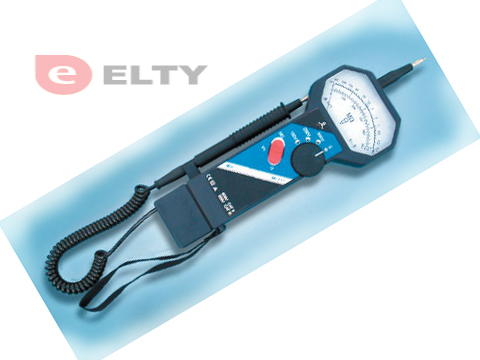

Přístroj MI 317 je určen pro měření izolačního odporu elektrických instalací, strojů a zařízení při jmenovitém měřicím napětí 100 V, 250 V, 500 V, v rozsahu 100 k? až 400 M? na jediné logaritmické stupnici

Měření izolačních stavů přístroj Mi 317 výrobce ZPA Brno popis:

1. Velký rozsah jmenovitých napětí pokrývá potřeby všech druhů instalací od slaboproudých až po silové rozvody nízkého napětí.
2. Analogová indikace umožňující rychlou kontrolu stavu izolace v průběhu měření.
3. Malé rozměry, nízká hmotnost. Vysoká přesnost měření.
4. Jediná stupnice pro měření izolačního odporu, bez potřeby použití násobících koeficientů.
5.  Automatické vybití kapacitní složky měřeného objektu po skončení měření izolačního odporu (v klidovém stavu je přístroj ve funkci voltmetru).
6.  Indikace stavu napájecího zdroje dvoubarevnou LED: zelená - dobrý stav, červená - baterie vybitá.
7. Při vybité baterii současně se svitem červené LED kmitá ručka měřicího ústrojí od 0 do maximální výchylky.
8.  Indikace nedocílení jmenovité hodnoty měřicího napětí na měřeném objektu pomocí LED: zelená - bliká.

Přístroj MI 317 je určen pro měření

                       izolačního odporu elektrických instalací,strojů a zařízení při jmenovitém měřicím napětí 100 V, 250 V, 500 V, v rozsahu 100 kohm až 400 ohm? na jediné logaritmické stupnici. Přístroj dále umožňuje měřit ss/st napětí bez rozlišení polarity v rozsahu 0 až 500 V a malé odpory (vinutí, přechodové odpory, uzemňovací vodiče, ochranné vodiče a vodiče pro pospojování včetně jejich spojek a připojení) 0 až 4 ? proudem větším než 200 mA.

Přístroj pro měření izolačního odporu MI 317 je přímoukazující ohmmetr s bateriovým napájením, u něhož je měření odporu převedeno na měření proudu při konstantním napětí. Měřicí napětí je stabilizováno a při všech jmenovitých napětích lze izolační odpor měřit na jedné logaritmické stupnici v rozsahu 0,1 až 400 Mohm.

Přístrojem lze také měřit st/ss napětí bez rozlišení polarity v rozsahu 0 až 500 V (kontrola beznapěťového stavu měřeného objektu). Přístroj ve funkci proudového ohmmetru s lineární stupnicí umožňuje měření malých odporů v rozsahu 0 až 4 ohm. Stav baterií a dosažení jmenovitého měřicího napětí na objektu při měření izolačního odporu jsou indikovány pomocí dvoubarevné LED diody a měřicího ústrojí. Přístroj je konstruován tak, že bezpečnost, ochrana před cizím napětím, přesnost a parametry měřicího obvodu jsou v souladu s normami: ČSN EN 61010-1:2001, EN 61557-4:1998, ČSN EN 61000-4-2-3-4-5:1997, ČSN EN 61010-2-031:1997, EN 61557-2:1997, ČSN EN 50081-1:1994, ČSN EN 50082-1:1994, ČSN EN 50082-2:1997.

Mi 317 ZPA Brno  technická data:
