Izolační stavy MI 315 ZPA Brno

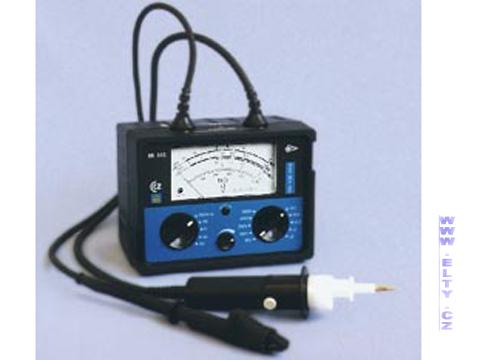

Analogový měřič izolačních stavů MI 315 popis
Přístroj MI 315 je určen pro měření izolačního odporu elektrických instalací, strojů a zařízení při jmenovitém měřicím napětí 50V, 100V, 250V, 500V, 1000V, v rozsahu 0 k? až 400 M?.
Přístroj dále umožňuje měřit ss/st napětí bez rozlišení polarity v rozsahu 0 až 1000V a malé odpory (vinutí, přechodové odpory, uzemňovací vodiče, ochranné vodiče a vodiče pro pospojování včetně jejich spojek a připojení) 0 až 4? proudem větším než 200 mA.
Měřič izolačních stavů MI 315 parametry
Měření izolačního odporu
Měřicí napětí 50, 100, 250, 500 a 1000 V
Rozsah měření 0 až 400 M?
Jmenovitý proud > 1 mA
Základní chyba měření izolačního odporu ± 1,5 % z délky stupnice
Pracovní chyba měření ± 25 % z naměřené hodnoty
Měření odporu
Rozsah měření 0 až 4 ?
Základní chyba měření 1,5 % z délky stupnice
Měřicí proud > 200 mA
Měření napětí
Rozsah měření 0 až 1000 V (ss/st)
Základní chyba měření 2,5 % z max. hodnoty
Technická data
Krytí přístroje podle ČSN EN 60 529 IP 52
Sonda a hrot podle ČSN EN 60 529 IP 20
Rozměry skřínky 165 x 125 x 110 mm
Délka měřicího kabelu 2 x 1,4 m
Hmotnost bez baterií 1 kg
Hmotnost pohotovostní 1,6 kg
