KEW 6300 třífázový analyzátor
KEW 6300 Kyoritsu třífázový analyzátor výkonů a energie popis

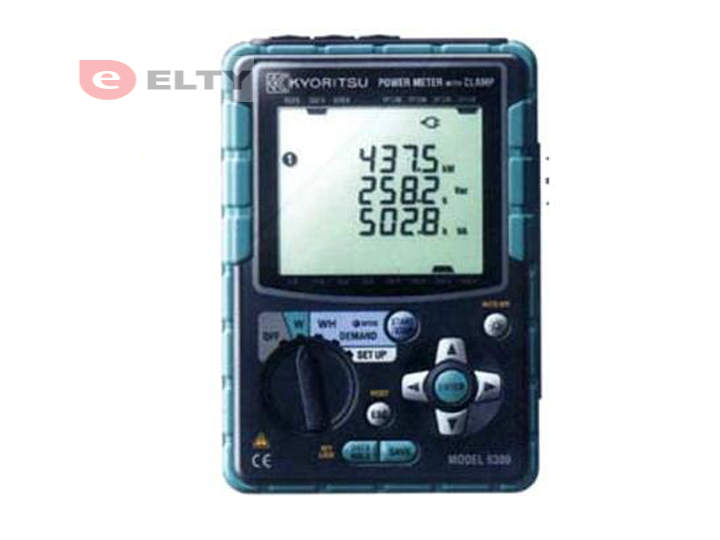

KEW 6300 od firmy Kyoritsu je třífázový analyzátor výkonů a energie schopný měřit nezávisle tři proudy, tři napětí a to jejich skutečnou efektivní hodnotu. Dále pak měří W, VA, Var, Wh, VAh, Varh, cos ? a frekvenci. Provádí okamžitá měření a dlohodobí záznam všech veličin do vlastní paměti nebo na paměťovou kartu. Na svém velkém LCD displeji dokáže obrazit jakoukoliv kombinaci výše uvedených veličin současně, ihned můžete číst jejich okamžitou hodnotu a přitom měřená veličina může být z kterékoliv fáze. Jedná se o velmi kompaktní (váha 1,8 kg), malý a přitom výkonný přístroj pro měření v oblasti spotřeby energie a jejího účinného využívání. Je vybajem rozhranním USB pro přenos do PC, paměťovou kartou a napájen je z bateríí i ze sítě.
Vlastnosti:
měří proud, napětí a to jejich skutečnou efektivní hodnotu,
W, VA, Var, Wh, VAh, Varh, cos ? a frekvenci
možnost nastavení čtyř konfigurací:
- 3 fáze - 4 vodiče, 3 fáze - 3 vodiče,
- 1 fáze - 3 vodiče, 1 fáze - 2 vodiče
velký přehledný podsvícený displej může zobrazit hodnoty
několika měření současně
funkce záznamu: nastavitemlá perioda záznamu 1s až 1 h
vnitřní zálohovaná paměť zaznamenává měření až 10 dní
možnost vložení paměťové karty až 128 MB a záznam měření
až 5 let
USB rozhraní a kabel pro přenos do PC
Software pro zpracování naměřených hodnot
dvojitý systém napájení - síťové a bateriové (NiCD baterie)
malý, lehký a mechanicky odolný
váha: pouze 800 g
rozměry: 175 (v) x 120 (š) x 65 (h) mm
vyhovuje ČSN EN 61010-1, CAT III 600 V/CAT IV 300 V, stupeň znečištění 2
KEW 6300 třífázový analyzátor výkonů a energie parametry
| Rozsah měření napětí |
150/300/600 V ac TRMS |
| Přesnost měření napětí | ± 0,5 % záznamu |
| Rozsah měření proudu |
50/100/200/500 A ac TRMS
|
| (pomocí proudových kleští model 8125) | |
| Přesnost měření proudu | ± 0,5 % záznamu |
| Crest faktor | napětí: do 2.5, proud: do 3.0 |
|
Rozsah měření frekvence |
40 - 70 Hz |
| Přesnost měření frekvence | ± 0,1 % ± 1 dig |
| Přesnost činného výkonu | ± 1,0 % |
| Referenční podmínky | účinník = 1, sinusoida, 23 °C ± 5 °C |
| Vliv účinníku | účinník: ± 1,0 % záznamu, cos? = ± 0,5 (účinník = 1) |
| Vstupní rozsah | 10 - 110 % jmenovitého rozsahu V a A |
| Zobrazovaný rozsah | 5 - 120 % jmenovitého rozsahu |
| Perioda záznamu | 1/2/5/10/20/30 s nebo 1/2/5/10/20/30/60 minut |
| Vzorkování | 16 KHz |
| Aktualizace displeje | každou 1 s |
| Pracovní teplota a vlhkost | 0 až 50 °C, vlhkost do 85 % bez kondenzace |
| Skladovací teplota a vlhkost | -20 °C až 60 °C, vlhkost do 85 % bez kondenzace |
| Ochrana proti přetížení | napětí: 720 V ac TRMS |
| proud: 600 A ac TRMS (s proudovými kleštěmi) | |
| Rozhraní pro komunikaci s PC | USB |
| Pamětová karta |
Kompaktní flashová karta (32/64/128 MB) (není součástí dodávky) |
| Napájení |
ze sítě: 100 - 240 V ± 10 % (50/60 Hz) |
| bateriemi: 6 ks baterií typu LR6 po dobu 7 h | |
KEW 6300 Kyoritsu dodávka obsahuje
Dodávka obsahuje:
přístroj KEW 6300
sadu měřicích kabelů (4 ks)
Model 8125 - sadu 3 ks proudových kleští
s rozsahem měření proudu až do 3 000 A
software pro zpracování výsledků v PC
USB kabel
síťový zdroj
6 ks baterií typu LR6
uživatelskou příručku
