C.A 8352 - Třífázový analyzátor elektrických sítí
C.A 8352 - Třífázové analyzátory elektrických sítí popis

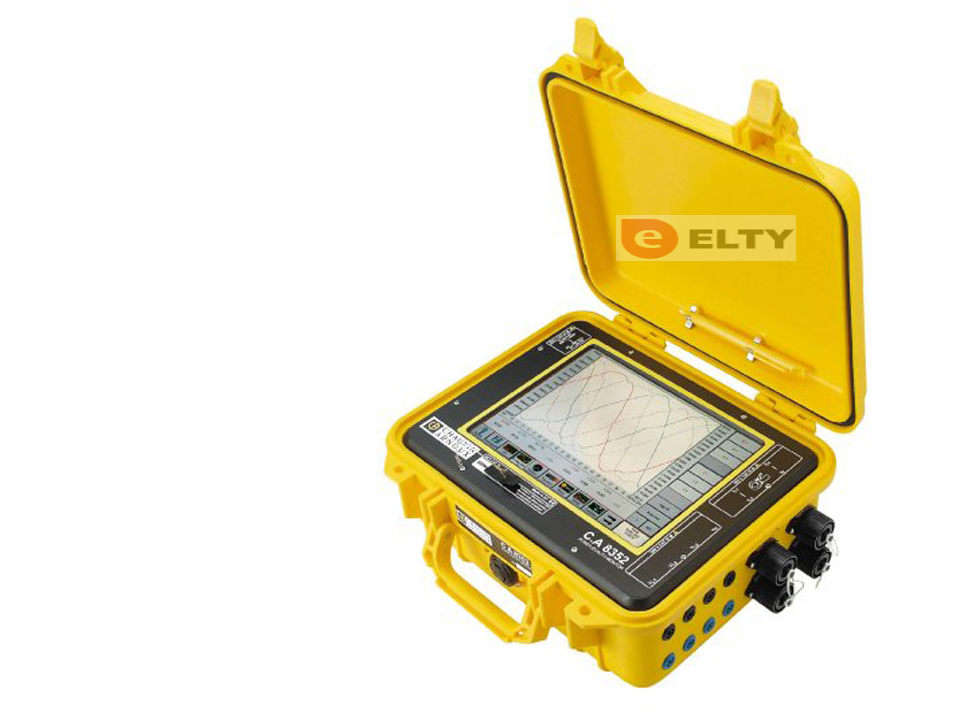

Přístroj pro komplexní analýzu třífázových elektrických sítí a dlouhodobé monitorování s 8 pracovními režimy
Velká vnitřní paměť 10 GB HDD/256 MB RAM dovoluje ukládat data po dobu až 6 měsíců
Přehledný barevný 10" displej (800x600) slouží současně jako dotykový ovládací panel
Možnost externí synchronizace reálného času
Robustní rázuvzdorné pouzdro
USB rozhraní a výkonný uživatelský SW pod Windows
Režim měření (základní)
Měření: TRMS napětí a proud (AC + DC), PEAK U a I, včetně In - proudu neutrálního vodiče
Zobrazení: 8-mi kanálový ocsiloskopický graf s tabulkou
Režim harmonické analýzy
Výpočet hodnot jednotlivých harmonických proudů, napětí, výkonu a cos? až do 50-té (v % a RMS) a jejich fázového posunu vůči základní harmonické. Zobrazení a výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče.
Režim vektorového diagramu (volitený)
Zobrazení fázového posuvu a fázové nesymetrie mezi jednotlivými fázemi popř. jejich jednotlivých harmonických pomocí Fresnelova diagramu.
Režim sledování přechodných dějů (volitený)
Tento režim umožňuje zachytit přerušení dodávky elektrické energie, špičky, zapínací proudy atp.
Režim výkonové analýzy (volitený)
Umožňuje měření činného, zdánlivého a jalového výkonu, energie a monitorování jejich minimální, maximální nebo průměrné hodnoty.
Režim analýzy Flickeru (volitený)
Výpočet a grafické zobrazení krátkodobého a dlouhodobého Flickeru (PST, PLT) dle EN 60868.
Režim monitorování změn napětí (volitený)
Režim dovoluje dlouhodobé sledování změn napětí, monitorování dle EN 50160 a statistické hodnocení sledovaných veličin.
Režim záznamu (volitený)
Záznam umožňuje pomocí PAD adaptéru s 16 analogovými vstupy ukládat do paměti externí signály.
C.A 8352 - Třífázový analyzátor elektrických sítí parametry
Měření proudu RMS
Rozsah: dle použitého převodníku
Přímý vstup: 0,05...5 A
Kmitočet: 10 Hz...25 kHz
Přesnost: <1 %
Klešťový převodník
C 145 (O52 mm): 2...1200 A
MN 95: 0,2...6 A
Pružný převodník AmpFlex (45 nebo 80 cm)
AmpFlex A195: 25...3000 A
Měření napětí RMS
L1,L2,L3: 70, 150, 300 a 700 V
(progr. vstupy)
N: 5, 10, 50, 100 V
(progr. vstupy)
Kmitočtový rozsah: 10 Hz...50 kHz
Vzorkovací kmitočet: 6,4...25,6 kS/s (na vstup)
Přesnost: <0,5 %
Zobrazení: barevný LCD 10"
Paměť: 10 GB HDD / 256 MB RAM
El. bezpečnost: ČSN EN 61010 / Cat III-2, 500 V
Standardy: EN 50160, EN 60868, IEC 61000-3, IEC 1000-2,3,4, IEC 868
Napájení: 90...260 V
Rozměry: 360×300×150 mm
Hmotnost: 4 kg
C.A 8352 - Třífázový analyzátor elektrických sítí volitelné příslušenství
Souprava 4 ks klešťový převodníků C 195 P01.1203.19
Souprava 4 ks klešťový převodníků A 195/45 cm P01.1205.19
Souprava 4 ks klešťový převodníků A 195/80 cm P01.1205.20
Souprava 8 ks napěťových vodičů P01.2951.83
Souprava 4 ks proudových vodičů P01.2951.84
Brašna na přístroj P01.2980.34
C.A 8352 - Třífázový analyzátor elektrických sítí součást dodávky
Souprava 4 ks klešťový převodníků A 195
součástí základního provedení je režim měření, režim harmonické analýzy, uživatelský SW a USB kabel
volitelně může obsahovat výkonovou analýzu, vektorscope, flicker analýzu, analýzu dle EN 50160, monitorování přechodných dějů, data logger, impedance, symetrie a Modem)
