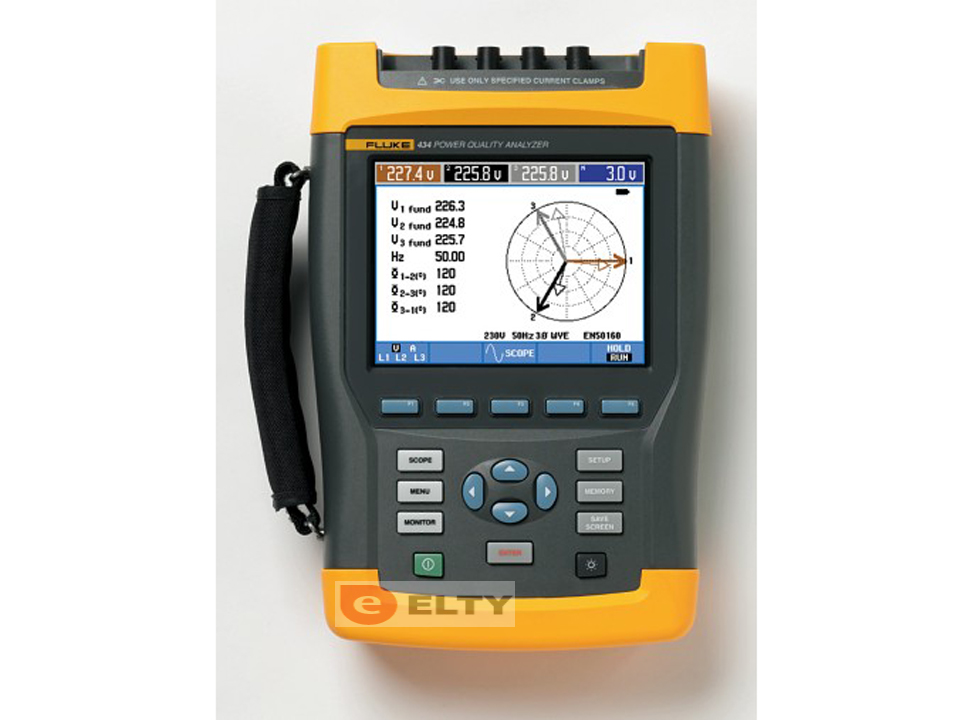

FLUKE 434 analyzátor sítě
FLUKE 434 analyzátor kvality sítě popis
Měří všechny energetické parametry: napětí, proud, výkon (W, VA, VAr), energii (Wh, VAh, VArh), vyvážení, flicker, harmonické složky do 50, interharmonické, poklesy, překmity, přechodové jevy přerušení a rychlé změny napětí, ...
Funkce AutoTrend automaticky zaznamenává na pozadí všechny zobrazované parametry
Systémový monitor dává okamžitý obraz o kvalitě měřené sítě a kontroluje, zda měřené parametry naší sítě vyhovují limitům normy ČSN EN 50160, případně lze nastavit své vlastní limity
Čtyři kanály umožňují měřit současně napětí i proud na všech třech fázích i na středním vodiči
Automaticky zachycuje až 40 poklesů, překmitů, zarušení nebo přechodů
Je mechanicky odolný a zároveň přenosný a pracuje až 7 hodin na baterie NiMH, jejichž správa je řízena přístrojem z menu
Kurzory a funkce ZOOM mohou být používány v průběhu měření nebo po jeho ukončení na uložených údajích. Uložený průběh lze rovněž přenést do PC a zpracovat v softwaru FlukeView
Bezpečnost, specifikace: ČSN EN 50160; IEC 61000-4-30, třída A; CAT IV 600 V, CAT III 1000 V
Dodávka obsahuje:
- C430 - tvrdý kufřík s držáky na kleště
- i400s - proudové kleště (4x)
- TLS430 - sada měřících kabelů a krokosvorek (4 černé, 1 zelená)
- BP190 - NiMH akumulátor
- BC430 - nabíječka baterií / síťový adaptér
- SW43W - software
- 0C4USB - USB kabel s adaptérem
- WC100 - sada pro lokalizaci barev
- uživatelská příručka
FLUKE 434 analyzátory sítě parametry
| Vstupy |
Počet vstupů |
5 napěťových a 4 proudové (3 fáze + nulový vodič) | |
| Max. výstupní napětí |
1000 Vrms (6 kV špička) | ||
| Max. vzorkovací rychlost |
200 kS/s nepřetržitě na každý kanál | ||
| Měřící rozsah |
Přesnost | ||
| Napětí |
Vrms (AC+DC) |
1 ... 1000 V |
±0,5% jmen. napětí |
| V špička |
1 ... 1400 V |
±5% jmen. napětí | |
| Činitel výkyvu |
1,0 ... >2,8 |
±5% | |
| Proud |
Arms (AC+DC) |
0 ... 20000 A |
±1% ±5 dgt |
| A špička (1mV/A) |
0 ... 5500 A |
0,05 | |
| Činitel výkyvu |
1 ... 10 |
±5% | |
| Frekvence |
Hz (50 Hz nominální) |
42,50 ... 57,50 Hz |
±0,1% jmen. napětí |
| Poklesy a překmity |
Vrms (AC+DC) |
0,0% ... 100% jmen. napětí |
±1% jmen. napětí |
| Arms (AC+DC) |
0 ... 20000 A (závisí na převodu kleští) |
±1% ±5 dgt | |
| Harmonické |
Harmonické (interharmonické) |
DC, 1 ... 50 (základní, 1 ... 49) měřené v poměru k základnímu kmitočtu nebo v celkové efektivní hodnotě | |
| Vrms |
0,0 ... 1000 V |
±5% ±2 dgt | |
| Arms |
0,0 ... 4000 mV x převod kleští |
±5% ±5 dgt | |
| Výkon |
záleží na proudových kleštích |
±5% ±n x 2% hodnoty nebo ±10% | |
| THD |
0,0 ... 100,0% |
±2,5% | |
| Hz |
0 ... 3500 Hz |
±1 Hz | |
| Fázový úhel |
-360° ... + 360° |
±N X 1,5° | |
| Výkon a energie |
W, VA, VAR |
1,0 ... 20,00 mVA (závisí na převodu kleští) |
±1,5% ±10 dgt |
| kWh, kVAh, kVARh |
00,00 ... 200,0 GVAh (závisí na převodu kleští) |
±1,5% ±10 dgt | |
| Flicker |
Pst (1 min.), Pst, Plt, PF5 |
0,00 ... 2000 |
±5% |
| Nevyváženost |
Napětí |
0,0 ... 5,0% |
±0,5% |
| Proud |
0,0 ... 20% |
±1% | |
| Zachycení přechodových jevů |
Napětí |
±600 V |
±2,5% Vrms |
| Min. detekovaná délka |
5 µs (200 kS/s vzorkování) | 5 µs (200 kS/s vzorkování) | |
| Režim náběhu |
Arms (AC+DC) |
0,000 ... 20,00 kA (závisí na převodu kleští) |
±1% ±5 dgt |
| Délka naběhu (volitelná) |
7,5s ... 30 min |
±20 ms (Fnom = 50 Hz) | |
| Záznam AutoTrend |
Vzorkování |
do 100 záznamů/nepřetržité vzorkování na kanál | |
| Paměť |
do 3600 min, max a průměrné hodnoty každého záznamu | ||
| Čas záznamu |
do 450 dní | ||
| zoom |
do 12 x horizontálně | ||
| Paměť |
Obrazovky |
50 | |
