Zkratovací souprava VN typ 825.040.06
Popis zkratové soupravy 825.040.xx :

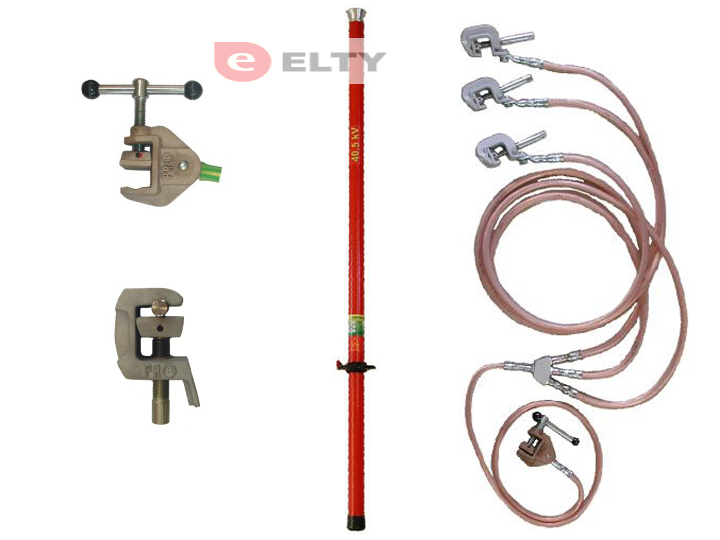

Zkratovací souprava je zařízení pro zkratování a uzemnění obvodu, obvykle třech fází u soustav s izolovaným nebo uzemněným uzlem pro napětí do 40,5kV. Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou) a třemi vodičovými svorkami, které jsou propojeny zkratovacími Cu lany
v průhledné izolaci do společného uzlu a zakončeny lanem se zemnící svorkou. Vodičové svorky jsou řešeny univerzálně pro připojení na vodič kruhového průřezu, kulový čep, připojovací bod ve tvaru "T" nebo na plochý vodič. Zemnící svorka se připojuje na uzemněný plochý vodič nebo na vodič kruhového průřezu. Izolační tyč je vyrobena ze sklolaminátu, který se vyznačuje vysokou elektrickou a mechanickou pevností a stálostí. Tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovými svorkami. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá
ve venkovním prostředí za normálních klimatických podmínek. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, PNE 35 9705, DIN 46 235. Souprava je dodávána ve čtyřech variantách pro různé zkratové odolnosti s tyčí vcelku nebo dělenou (označení D).
Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.
Technické parametry a popis souprav 825.040.xx
Ceny jednotlvých typů souprav:
| 825.040.06 | 5.890,- Kč |
| 825.040.08 | 5.890,- Kč |
| 825.040.10 | 5.890,- Kč |
| 825.040.15 | 6.100,- Kč |
| 825.040.06D | 6.410,-Kč |
| 825.040.08D | 6.800,-Kč |
| 825.040.10D | 6.720,-Kč |
Uvedené ceny jsou bez DPH
