Zkratovací souprava VN 824.040.006
Zkratovací souprava VN - univerzální venkovní, třítyčová, svorky napevno
Popis zkratovací soupravy typ 824.040.xx:
- Zkratovací souprava je zařízení pro zkratování a uzemnění obvodu, obvykle třech fází u soustav s izolovaným nebo uzemněným uzlem pro napětí do 38,5kV.

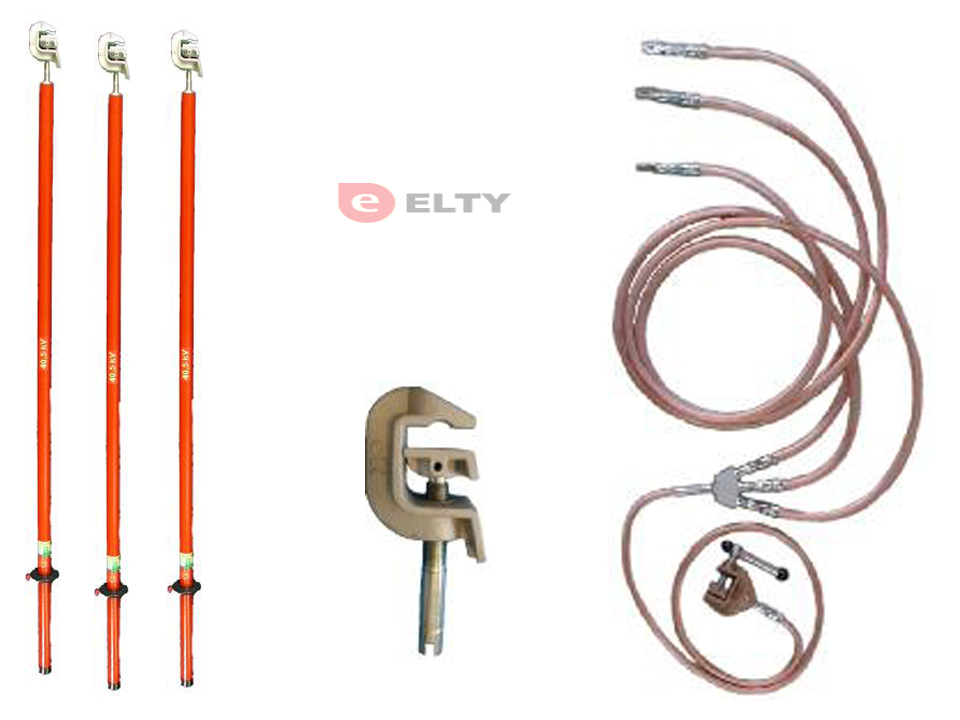

- Zkratovací souprava je dodávána se třemi izolačními tyčemi s napevno připevněnými vodičovými svorkami, které jsou propojeny zkratovacími Cu lany v průhledné izolaci do společného uzlu a zakončeny lanem se zemnící svorkou.
- Vodičové svorky jsou řešeny univerzálně pro připojení na vodič kruhového průřezu, kulový čep, připojovací bod ve tvaru “T” nebo na plochý vodič.
- Zemnící svorka se připojuje na uzemněný plochý vodič nebo na vodič kruhového průřezu.
- Izolační tyč je vyrobena ze sklolaminátu, který se vyznačuje vysokou elektrickou a mechanickou pevností a stálostí.
- Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve venkovním prostředí za normálních klimatických podmínek.
- Část pro uchopení tyče při manipulací se zkratovací soupravou je vymezena ochranným nákružkem.
- Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, PNE 35 9705, DIN 46 235.
- Souprava je dodávána ve čtyřech variantách pro různé zkratové odolnosti.
- Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.
Ceny a zkratovací odolnost jednotlivých typů:
| typ | zkratová odolnost |
cena bez dph |
| 824.040.06 | 6 kA | 5.580,- Kč |
| 824.040.08 | 8 kA | 5.770,- Kč |
| 824.040.10 | 10 kA | 5.890,- Kč |
| 824.040.15 | 15 kA | 6.060,- Kč |
