Dodávají se v provedení:
pro kruhové vodiče do prům. 45 mm
pro trubkové vodiče prům. 70 - 100 mm
univerzální pro kruhové vodiče do 45 mm nebo pro pevné zkratové body

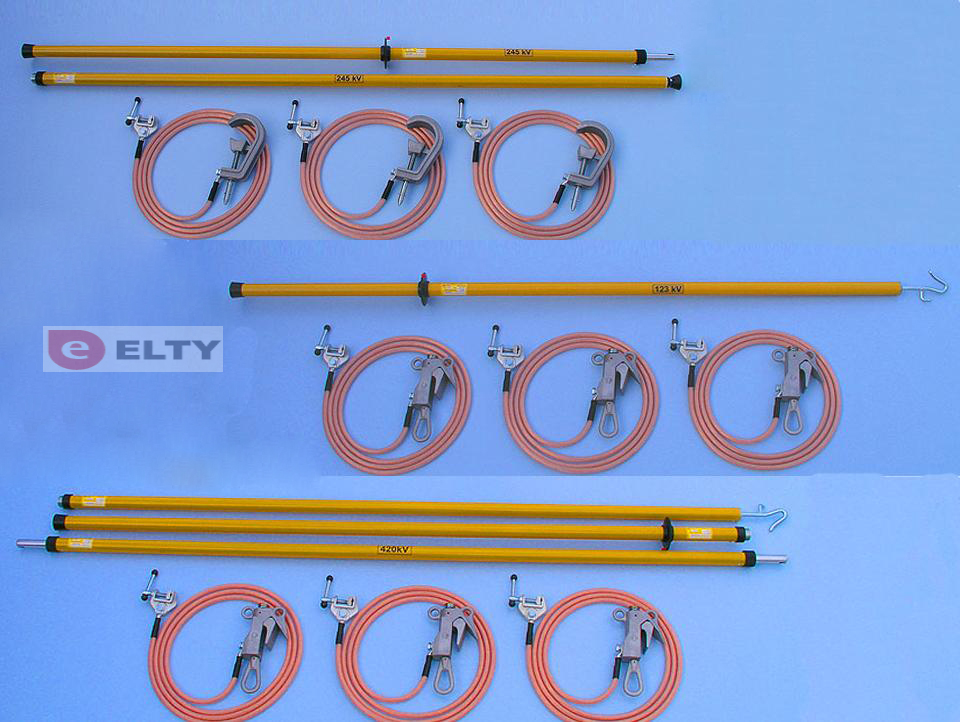

Zkratovací soupravy VVN do 400 kV popis

Zkratovací soupravy slouží ke zkratování a uzemňování el. obvodů, obvykle tří fází u soustav s odizolovaným nebo nepřímo uzemněným uzlem.
Izolační tyče jsou vyrobeny z kvalitního kompozitního materiálu.
Vodičové a zemnící svorky jsou vyrobeny ze slitin Al a Cu.
Zkratovací lana (Cu) jsou chráněna průhlednou, transparentní izolací a zakončena kabelovými oky, včetně zajištění proti vnikání vlhkosti pod izolaci lan.
Dle ČSN 359700, ČSN EN 61230

Zkratovací souprava VVN do 400 kV cena a typ

popis	zkratová odolnost	typ	cena
123 kV - trubkový vodič prům. 70-100 mm	10 kA	151110	11.030,-
123 kV - kruhový vodič prům. 5-45 mm	10 kA	152110	9.980,-
123 kV - kruhový vodič prům. 5-45 mm	10 kA	153110	13.440,-
123 kV - vodič prům. 10-45 mm	10 kA	154110	9.295,-
123 kV - trubkový vodič prům. 70-100 mm	15 kA	151110	12.810,-
123 kV - trubkový vodič prům. 70-100 mm	19 kA	151110	17.750,-
123 kV - kruhový vodič prům. 5-45 mm	15 kA	152110	11.550,-
123 kV - kruhový vodič prům. 5-45 mm	19 kA	152110	16.695,-
123 kV - kruhový vodič prům. 5-45 mm	15 kA	153110	14.965,-
123 kV - kruhový vodič prům. 5-45 mm	19 kA	153110	20.055,-
123 kV - vodič prům. 10-45 mm	15 kA	154110	10.710,-
123 kV - vodič prům. 10-45 mm	19 kA	154110	15.960,-
123 kV - vodič prům. 10-45 mm	10 kA	155110	12.495,-
123 kV - vodič prům. 10-45 mm	15 kA	155110	14.250,-
123 kV - vodič prům. 10-45 mm	19 kA	155110	19.635,-
123 kV - trubkový vodič prům. 70-100 mm	10 kA	156110	9305,
123 kV - trubkový vodič prům. 70-100 mm	15 kA	156110	11.030,-
123 kV - trubkový vodič prům. 70-100 mm	19 kA	156110	16.170,-
123 kV - trubkový vodič prům. 70-100 mm	10 kA	151220	17.640,-
123 kV - trubkový vodič prům. 70-100 mm	15 kA	151220	19.740,-
123 kV - trubkový vodič prům. 70-100 mm	19 kA	151220	24.990,-
245 kV - kruhový vodič prům. 5-45 mm	10 kA	152220	16.905,-
245 kV - kruhový vodič prům. 5-45 mm	15 kA	152220	18.060,-
245 kV - kruhový vodič prům. 5-45 mm	19 kA	152220	24.255,-
245 kV - kruhový vodič prům. 5-45 mm	10 kA	153220	19.895,-
245 kV - kruhový vodič prům. 5-45 mm	15 kA	153220	23.205,-
245 kV - kruhový vodič prům. 5-45 mm	19 kA	153220	28.245,-
245 kV - vodič prům. 10-45 mm	10 kA	154220	12.075,-
245 kV - vodič prům. 10-45 mm	15 kA	154220	16.275,-
245 kV - vodič prům. 10-45 mm	19 kA	154220	21.105,-
245 kV - vodič prům. 10-45 mm	10 kA	155220	19.110,-
245 kV - vodič prům. 10-45 mm	15 kA	155220	21.840,-
245 kV - vodič prům. 10-45 mm	19 kA	155220	27.195,-
420 kV - kruhový vodič prům. 5-45 mm	10 kA	152400	22.575,-
420 kV - kruhový vodič prům. 5-45 mm	15 kA	152400	26.460,-
420 kV - kruhový vodič prům. 10-45 mm	10 kA	154400	18.690,-
420 kV - kruhový vodič prům. 10-45 mm	15 kA	154400	22.630,-
