Propojovací souprava nn 1 kV
Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek
Typ :803-001
Propojovací souprava nn 1 kV popis:
Materiál tyče vyhovuje požadavkum na ochranné pomůcky venkovního typu. Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Část pro uchopení tyče při manipulaci je vymezena ochranným pryžovým nákružkem.
Souprava je určena vždy pro propojení jednoho fázového vodiče.

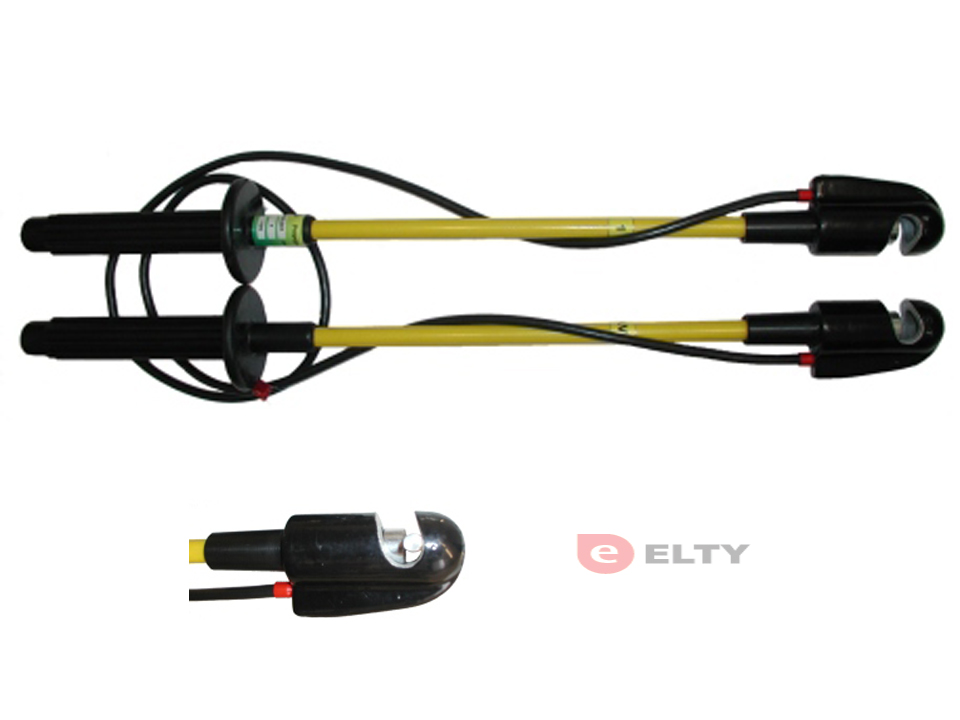

Propojovací souprava slouží pro přenos elektrické energie na opravovaných zařízeních NN vrchního vedení. Souprava se skládá ze dvou izolačních tyčí zakončených vodičovými svorkami pro připojení na vodič kruhového průřezu do průměru 15mm, které jsou vodivě spojeny Cu lanem. Izolační tyč je vyrobena ze sklolaminátu, který se vyznačuje vysokou elektrickou a mechanickou stálostí, barevný odstín materiálu je vytvořen pigmentací základního materiálu. Propojovací souprava je vyráběna podle norem ČSN 35 9700 a ČSN EN 61230.
Propojovací souprava nn 1 kV parametry:
| Klimatická třída | normál -25°C ÷ +55°C |
| Jmenovité napětí | 1 kV/50Hz |
| Proudové zatížení | 100 A/1hod |
| Délka tyče | 500 mm |
| Délka rukojeti | 160 mm |
| Průměr tyče | 13 mm |
| Materiál tyče | sklolaminát pro venkovní použití |
| Průřez lana | 10 mm2 propojovací |
| Délka lana | 1500 mm |
| Maximální moment dotažení svorek | 4 Nm |
| Hmotnost soupravy | 1,2 kg |
