Pojistkové vývody do 1 kV
Materiál tyce vyhovuje požadavkum na ochranné pomucky venkovního typu. Souprava se používá ve vnitrním i venkovním prostredí za normálních klimatických podmínek
Typ:801.001-H
Typ:801.001-H
Zkratovací souprava nn 1 kV popis:

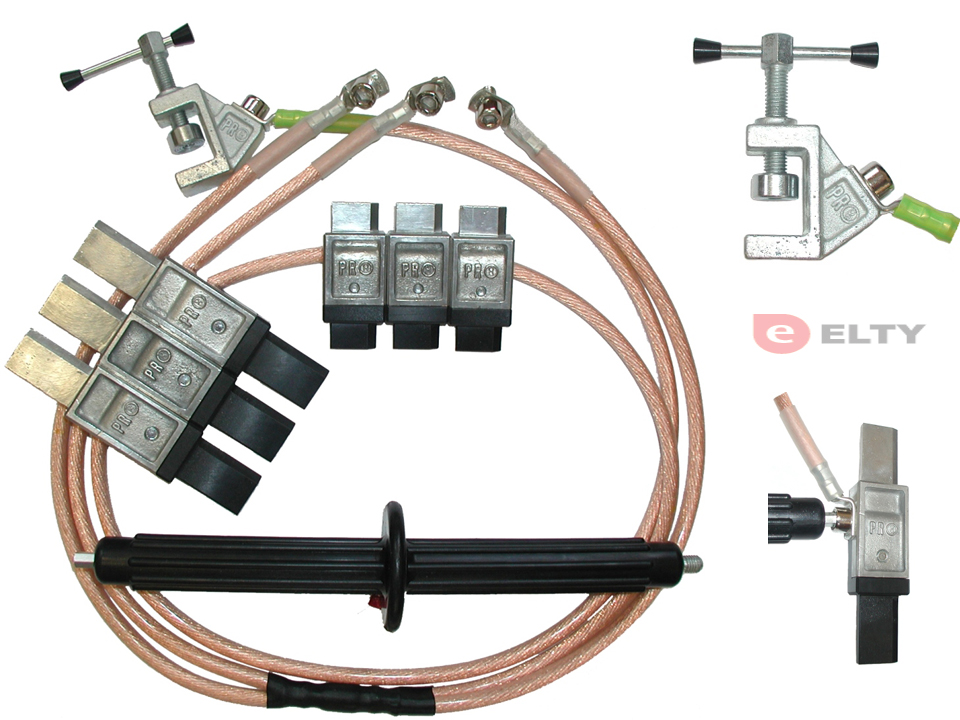

Zkratovací souprava je urcena pro zkratování a uzemnení nízkonapetových trífázových výkonových pojistkových vývodu složených z pojistkových spodku, pojistkových odpínacu a lišt. Zkratovací souprava se skládá ze zkratovacích patron, zkratovacích Cu lan v pruhledné izolaci, zemnícího Cu lana, zemnící svorky a izolacní tyce umožnující bezpecné nasazení zkratovací soupravy. Izolacní tyc je vyrobena ze sklolaminátu, který se vyznacuje elektrickou a mechanickou pevností a stálostí. Zkratovací souprava je vyrábena podle norem CSN 35 9700, PNE 35 9705 a CSN EN 61230.

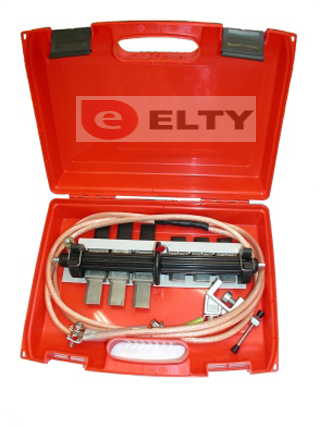

Rozsah dodávky:
Zkratovací souprava nn 1 kV parametry:
| Klimatická trída | normál –25°C ÷ +55°C |
| Zkratová odolnost | 5 kA/1s |
| Délka tyce | 350 mm |
| Délka rukojeti | 160 mm |
| Materiál tyce | sklolaminát pro venkovní použití |
| Prurez lana | 25 mm2 zkratovací 25 mm2 zemnící |
| Délka lana | 500 mm zkratovací 1500 mm zemnící |
| Hmotnost soupravy | 2,5 kg |
| Varianty provedení | 801.001-01 801.001-02 |
