Měření tlaku GDH01AN

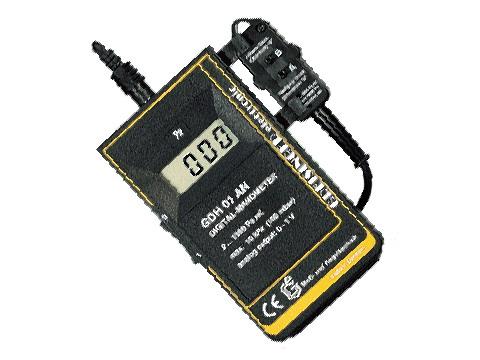

Manometr GDH01AN Greisinger popis:
Digitální jemný manometr pro přetlak, podtlak a diferenční tlak s analogovým výstupem
Měření tlahu GDH01AN Greisinger technická data:
Měřicí rozsah: 0 ... 1999 Pa rel. (0 ... 19.99 mbar)
Přetížení: max. 10000 Pa rel. (bez nebezpečí poškození nebo nutnosti nové kalibrace)
Rozlišení: 1 Pa (0,01 mbar)
Přesnost (přístroj při jmenovité teplotě = 25°C): 1 Pa ±1 číslice
Teplotní drift (přístroj): ±0,01 %/K
Snímač: piezoodporový senzor relativního tlaku, zabudovaný v samostatném pouzdře z umělé hmoty, 2 připojovací nátrubky pro hadici 6x1mm (vnitřním O 4mm), 4-vodičový připojovací kabel PVC, ~1 m dlouhý konektorem Mini-DIN
Rozsah použití: snímače tlaku jsou určeny pro vzduch a neagresivní a neionizující plyny a kapaliny (nevhodný pro vodu!)
Přesnost snímače (typ. hodnoty):
- hystereze a linearita: ± 0,5 % FS
- vliv teploty (0 - 50°C): ± 0,4 % FS
Pracovní teplota:
- přístroj: 0 až 50 °C
- snímač: -40 až +85°C. Teplotně kompenzovaný rozsah snímače je 0 až 70°C
Displej: 31 místný, 13 mm vysoký LCD
Napájení: 9 V baterie IEC 6 F 22 (součást dodávky) nebo přes síťový zdroj GNG10 (příslušenství za příplatek)
Odběr proudu: ~5 mA
Kontrola stavu baterie: při sníženém napětí baterie je na displeji signál „BAT“
Analogový výstup: 0...1 V = 0...1999 Pa. Připojení pomocí konektoru JACK O 3,5 mm (konektor je součástí dodávky)
Rozměry: ~ 150 x 86 x 30 mm (v x š x h), pouzdro z materiálu ABS, součástí pouzdra je opěrka/závěs a svorky k uchycení snímače tlaku
Rozměry pouzdra snímače: ~ 26 x 67,5 x 15 mm (š x v x h), pouzdro snímače je vybaveno závěsným okem
Hmotnost: ~ 320 g (včetně baterie a snímače)
