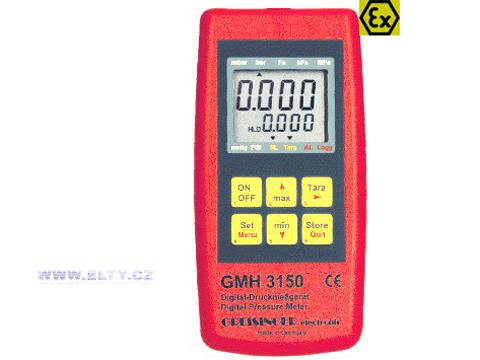

GMH3150-EX tlakoměr
GMH3150-EX tlakoměr Greisinger popis
Jeden přístroj pro libovolné tlakové rozsahy (2.5mbar ... 400bar). Tlakové snímače jsou zaměnitelné (hodnoty kalibrace jsou uloženy v paměti snímačů). Funkce TARA, HOLD, paměť min./max. hodnot, komunikační rozhraní.
Přístroj může pracovat v následujících tlakových rozsazích:
- relativní tlak mbar: 2.500 / 25.00 / 350.0 / 2000 / 3500
- relativní tlak bar: 10.00
- diferenční tlak mbar: 2.500 / 25.00 / 350.0 / 2000 / 3500
- diferenční tlak bar: 10.00
- absolutní tlak mbar: 1000 / 1300 / 2000 / 3500 / 7000
- absolutní tlak bar: 7.00 / 35.00 / 70.0 / 160.0 / 250.0 / 400.0
- jiné rozsahy na dotaz
Technické změny u provedení Ex: (platí pro všechny GMH31xx - ex)
Registrace: II 2 G EEx ib IIC T4 Osvědčení: ZELM 03 ATEX 0136 X
Normy: provedení přístroje splňuje normy pro elektrická zařízení určená k provozu v prostředích s nebezpečím výbuchu dle EN 50 014:1997+A1+A2, EN 50 020:1994
Snímače: (GMH3110-ex, GMH3150-ex) lze použít všechny snímače GMSD s volbou Ex
Rozhraní: přes komunikační konvertor GRS3100 nebo GRS3105 (viz příslušenství) s galvanickým oddělením, lze přístroj připojit na sériové rozhraní RS232 počítače. Upozornění Používání komunikace v režimu Ex není povoleno!:
Pracovní teplota: 0 až +50°C
Napájení: baterie 9V, typ IEC 6F22 (součást dodávky) Upozornění: Přístroj nelze napájet ze síťového zdroje, konektor není instalován
Poplachové funkce: (pouze GMH3150-ex, GMH3180-..-ex) Upozornění: Integrovaný akustický měnič uvnitř přístroje není k dispozici !
Rozsah dodávky: Přístroj je dodáván společně s koženým pouzdrem
GMH3150-EX tlakoměr Greisinger tech. data
Zobrazovací rozsah: -1999 ... +9999 číslic
Měřicí rozsah: dle připojeného snímače
Přetížení: dle připojeného snímače
Rozlišení: dle připojeného snímače
Vzorkování: 4 měření / s
Tlakové jednotky: mbar, bar, Pa, kPa, MPa, mmHg, PSI a m (m H2O) - nastavení přes klávesnici. Upozornění: Volba různých typů jednotek tlaku je pro různé tlakové rozsahy odlišná a je možná pouze v rozsahu možnosti jejích zobrazení na čtyřmístném displeji přístroje.
Přesnost (přístroj při jmenovité teplotě = 25°C): ±0.1%FS ±1číslice
Připojení snímačů: pro snímače tlaku GMSD, pomocí stíněného 6 pólového konektoru Mini-DIN. Po připojení snímače je provedena automaticky jeho identifikace a nastavení odpovídajícího měřicího rozsahu
Displej: 2 čtyřmístné LCD (12.4mm a 7mm) a dalších 11 ukazatelů funkcí
Ovládací prvky: 6 tlačítek fóliové klávesnice
Pracovní teplota: -25 až +50°C
Relativní vlhkost: 0 až +95% r.v. (nekondenzující)
Skladovací teplota: -25 až +70°C
Rozhraní: sériové. Přes komunikační konvertor GRS3100, GRS3105 nebo USB3100 (zvláštní příslušenství) s galvanickým oddělením, lze přístroj připojit na sériové rozhraní RS232 počítače. Upozornění: Čtěte - Technické změny u provedení Ex
Funkce TARA: zobrazovaná hodnota včetně min./max. hodnot se nastaví na nulu
Nastavení nulového bodu: možné u všech připojených snímačů tlaku
Funkce HOLD: stisknutím tlačítka se na displeji trvale zobrazí poslední měřená hodnota
Paměť min./max. hodnot: nejvyšší a nejnižší naměřené hodnoty se ukládají do paměti přístroje
Napájení: baterie 9V, typ IEC 6F22 (součást dodávky) Upozornění: Čtěte - Technické změny u provedení Ex
Odběr proudu: ~ 3 mA (včetně externího snímače)
Kontrola stavu baterie: Symbol a ' bAt ' na displeji
Automatické vypnutí přístroje: 1...120min (lze vypnout)
Rozměry přístroje: 142 x 71 x 26 mm pouzdro z nárazuvzdorného ABS, čelní panel s fóliovou klávesnicí (krytí IP65), integrovaná opěrka / závěs
Hmotnost: ~ 150 g
Korekce na nadmořskou výšku: Při měření absolutního tlaku (musí být připojen snímač abs. tlaku), lze měřený barometrický tlak převést na tlak, přepočtený na hladinu moře, zadáním aktuální nadmořské výšky.
Rozšířené funkce a záznam:
Paměť špiček (peak-detect): do paměti min./max. hodnot jsou zaznamenávány nefiltrované tlakové špičky >10ms
Měřicí cyklus: výběr ze 3 možností
- slow: 4 měření / s
- fast: > 100 měření / s (s filtrem)
- peak-detect: > 100 měření / s
Úsporný mód: (pouze při měř. cyklu slow) na konci každého záznamu v měřicím cyklu se přístroj uvede do úsporného režimu, tím se prodlužuje životnost baterie, určen pro dlouhodobá měření (zkoušky těsnosti apod.)
Loggerové funkce: Start a stop záznamu loggeru se provádí přes klávesnici nebo přes rozhraní, pro načtení dat loggeru je určen komfortní software GSOFT3050 (viz příslušenství)
-ručně: 99 datových sad
-cyklicky: 9999 datových
-nastavení cyklu: 1s ... 1h
Výpočet střední hodnoty: měřené hodnoty jsou v nastavitelném čase zaznamenávány a jejich střední hodnota zobrazena
Poplach min./max: trvalá kontrola měřených hodnot s nastavenými min./max. hodnotami poplachu (lze deaktivovat)
Signalizace poplachu: 3 možnosti Upozornění: Čtěte - Technické změny u provedení Ex
- off: poplach vypnut
- on: signalizace poplachu na displeji, na rozhraní
- no.So.: signalizace poplachu pouze na displeji a rozhraní
Regulační funkce: pomocí spínacího modulu GAM3000 (příslušenství) lze regulovat externí přístroje (zapnout / vypnout) nebo je použít k vyhlašování poplachu
Reálný čas: hodiny s datem a letopočtem
