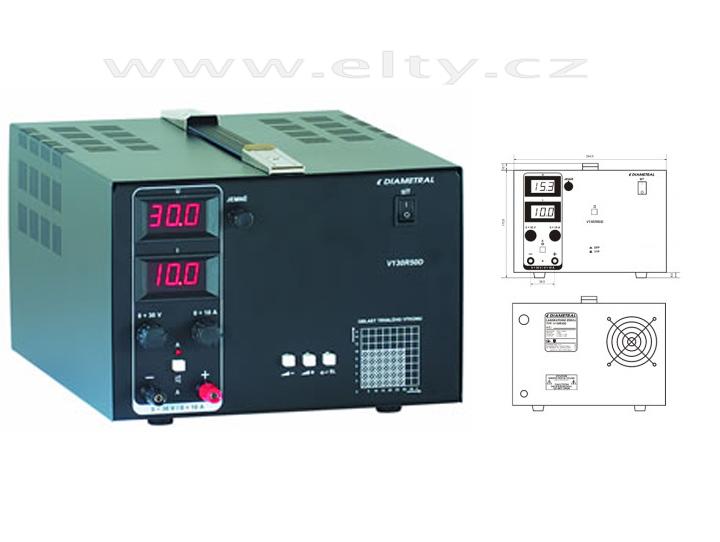

Zdroj V130R50D 1x0-30V/10 A
Zdroj V130R50D 1x0-30V/10 A Diametral popis:
Je vybaven jedním zdrojem s plynulou regulací napětí v rozsahu 0 ÷ 30V s možností nastavení omezení proudu od 0.1 ÷ 10A. Regulovatelná část zdroje je vybavena měřícími přístroji jak pro napětí, tak i pro proud. Indikace omezení proudu je provedena blikající desetinnou tečkou na proudovém měřícím přístroji a přerušovaným zvukovým signálem. Tento zvukový signál lze dle potřeby vypnout. Výstupy jednotlivých zdrojů jsou ovládány samostatným tlačítkem s kontrolkou pro jejich jednoduchou obsluhu. Díky tomu není nutno vypínat celý laboratorní zdroj při práci.
Proti tepelnému přetížení je vybaven teplotním čidlem a ventilátorem, který v případě potřeby chladiče výkonových prvků ochladí na přijatelnou hodnotu. Transformátor je dostatečně dimenzován pro trvalou dodávku maximálního výkonu do zátěže.
Celá elektronika je umístěna v robustním kovovém šasi s povrchovou úpravou Comaxit - černá barva RAL 9005 nebo šedá barva RAL 7035.
Po zapnutí síťového vypínače se na všech displejích zobrazí 888 a roztočí se ventilátor (uživatelský test). Na jednotlivé výstupy zdroje není přivedeno žádné napětí. Po dvou vteřinách od zapnutí síťového vypínače je zdroj připraven k použití a aktivuje se ovládání jednotlivých výstupů zdroje. V případě, že některé z ovládacích tlačítek výstupů je ve stavu "ON", tak je přivedeno na patřičný výstup napětí. Touto funkcí je laboratorní zdroj vybaven pro ochranu připojeného zařízení proti případným napěťovým špičkám vznikajících při startu. Na napěťovém displeji se zobrazí nastavená hodnota výstupního napětí a na proudovém displeji i případný odebíraný proud. Ventilátor se přestane točit a je vydán krátký akustický signál. Přítomnost napětí na jednotlivých výstupech je indikováno patřičnými kontrolkami. Napětí regulovatelného zdroje lze plynule nastavit v rozmezí 0 - 30V pomocí dvou potenciometrů - HRUBĚ a JEMNĚ. Požadované proudové omezení se nastavuje jedním potenciometrem. Začne-li zdroj proudově omezovat, je tato skutečnost signalizována blikající desetinnou tečkou na proudovém displeji regulovatelného zdroje a zároveň přerušovaným zvukovým znamením. Zvukové znamení lze dle potřeby vypnout. Je-li zdroj tepelně přetížen, sepne se automaticky ventilátor chladičů.
Zdroj V130R50D 1x0-30V/10 A Diametral parametry:
| napájecí napětí: | 230V / 50Hz |
| proud regulovatelný: | 1x 0 ÷ 10A |
| napětí pevné: | - |
| proud pevný: | - |
| zvlnění typické: | < 2mV |
| zvlnění maximální: | 10mV |
| napěťová stabilita při změně sítě +6/-10 %: | cca 0,05% |
| proudová stabilita při změně sítě +6/-10%: | cca 0,05% |
| typ měřících přístrojů: | digital |
| digital počet měřících přístrojů: | 2 |
| třída přesnosti měřících přístrojů: | 2 |
| indikace omezení proudu: | A / O |
| regulace hlasitosti akustické indikace: | ano |
| možnost vypnutí akustické indikace: | ano |
| blokování proti špičkám při startu: | ano |
| samostatné vypínání výstupů: | ano |
| spojení regulovatelných zdrojů do symetrického zdroje: | ne |
| termostat chladičů s ventilátorem: | ano |
| paměť stavu výstupu před vypnutím: | ano |
| tepelná pojistka chladiče: | ne |
| celkový příkon max.: | 320W |
| barva: | černá |
| rozměry (v, š, h - cca): | 172 x 244 x 282mm |
| hmotnost cca: | 10kg |
| záruka: | 24 měsíců |
