Q130R50D,1x 0-30V/20A

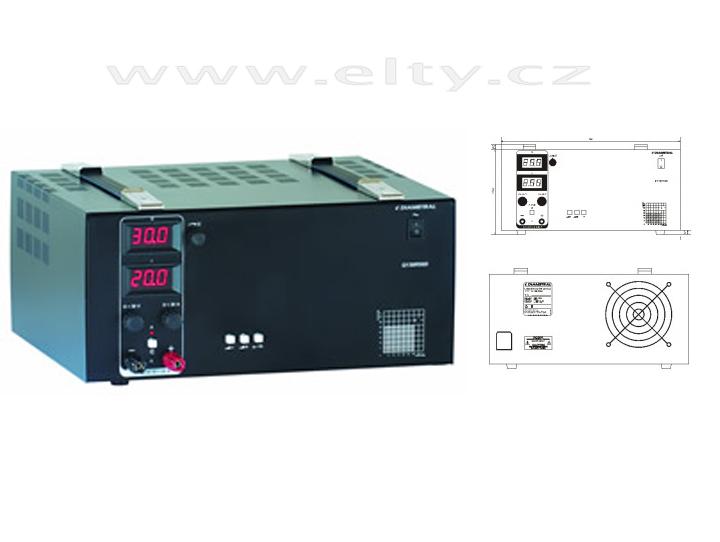

Laboratorní zdroj Q130R50D Diametral popis:
Laboratorní zdroj Q130R50D je určen do každé profesionální i amatérské laboratoře. Jeho vlastnosti ocení zejména vývojoví technici, opraváři spotřební elektroniky, výrobní podniky a v neposlední řadě také odborné školy. Je vybaven jedním zdrojem s plynulou regulací napětí v rozsahu 0 ÷ 30V s možností nastavení omezení proudu od 0.1 ÷ 20A. Dále je vybaven měřícími přístroji jak pro napětí, tak i pro proud. Indikace omezení proudu je provedena blikající desetinnou tečkou na proudovém měřícím přístroji a přerušovaným zvukovým signálem. Tento zvukový signál lze dle potřeby vypnout. Výstup zdroje je ovládán samostatným tlačítkem s kontrolkou pro jeho jednoduchou obsluhu. Díky tomu není nutno vypínat celý laboratorní zdroj při práci. Proti tepelnému přetížení je vybaven ventilátorem a tepelnou pojistkou, která v případě extrémního přehřátí odpojí výstup zdroje. Transformátor je dostatečně dimenzován pro trvalou dodávku maximálního výkonu do zátěže.
Po zapnutí síťového vypínače se na všech displejích zobrazí 888 a roztočí se ventilátor (uživatelský test). Na výstup zdroje není přivedeno žádné napětí. Po dvou vteřinách od zapnutí síťového vypínače je zdroj připraven k použití a aktivuje se ovládání výstupu zdroje. V případě, že je tlačítko výstupu ve stavu "ON", tak je na výstup přivedeno napětí. Touto funkcí je laboratorní zdroj vybaven pro ochranu připojeného zařízení proti případným napěťovým špičkám vznikajících při startu. Na napěťovém displeji se zobrazí nastavená hodnota výstupního napětí a na proudovém displeji i případný odebíraný proud. Konec testu je ohlášen krátkým akustickým signálem. Přítomnost napětí na výstupu je indikováno kontrolkou. Napětí regulovatelného zdroje lze plynule nastavit v rozmezí 0 ÷ 30V pomocí dvou potenciometrů - HRUBÉ a JEMNÉ. Požadované proudové omezení se nastavuje jedním potenciometrem. Začne-li zdroj proudově omezovat, je tato skutečnost signalizována blikající desetinnou tečkou na proudovém displeji a zároveň přerušovaným zvukovým znamením. Zvukové znamení lze dle potřeby vypnout. Je-li zdroj extrémě tepelně přetížen, odepne tepelná pojistka výstup zdroje.
Laboratorní zdroj Q130R50D parametry:
| napájecí napětí: | 230V / 50Hz |
| proud regulovatelný: | 1x 0 ÷ 20A |
| napětí pevné: | - |
| proud pevný: | - |
| zvlnění typické: | < 2mV |
| zvlnění maximální: | 10mV |
| napěťová stabilita při změně sítě +6/-10 %: | cca 0,05% |
| proudová stabilita při změně sítě +6/-10%: | cca 0,05% |
| typ měřících přístrojů: | digital |
| digital počet měřících přístrojů: | 2 |
| třída přesnosti měřících přístrojů: | 2 |
| indikace omezení proudu: | A / O |
| regulace hlasitosti akustické indikace: | ano |
| možnost vypnutí akustické indikace: | ano |
| blokování proti špičkám při startu: | ano |
| samostatné vypínání výstupů: | ano |
| spojení regulovatelných zdrojů do symetrického zdroje: | ne |
| termostat chladičů s ventilátorem: | ano |
| paměť stavu výstupu před vypnutím: | ano |
| tepelná pojistka chladiče: | ano |
| celkový příkon max.: | 620W |
| barva: | černá |
| rozměry (v, š, h - cca): | 172 x 360 x 282mm |
| hmotnost cca: | 19kg |
| záruka: | 24 měsíců |
