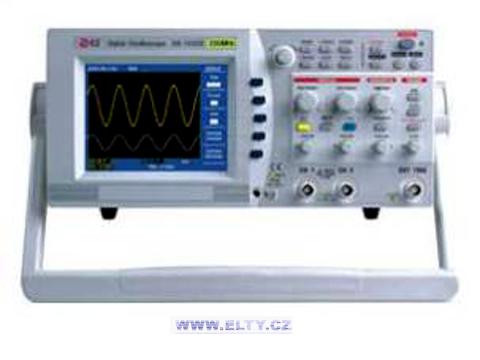

Osciloskop EZ Digital DS 1150C
Digitální osciloskopy EZ Digital DS 1150C popis
barevný LC displej
měření v kmitočtovém pásmu DC - 150 MHz
2 kanály + EXT. spouštění
zpracování a zobrazení 100 000 bodů/s
rychlost vzorkování 200 MS/s (REAL)
rychlost vzorkování 25 GS/s (EKV)
zachycení 10 ns detailů
Fast Trigger 32kB / 1 kB
32 kB paměť
10 pamětí na záznam průběhů
10 pamětí na nastavení přístroje
FFT analýza v reálném čase - 5 oken
Hold off
Pre Trigger 10 dílků
Post Trigger 630 dílků
celková kalibrace přístroje
interpolační kalibrace přístroje
USB
RS 232C
paralelní port - Hard Copy
Digitální dvoukanálový osciloskop EZ Digital DS 1150C je řízen 16 bit procesorem a určen k pozorování signálů v kmitočtovém pásmu DC - 150 MHz. Má dva kanály, časovou základnu s vnitřním a externím spouštěním, minimální citlivost 2mV/dílek, zobrazení XT (časová oblast), XY (měření např. fázového posunu) apod.
Osciloskop vzorkuje v reálném čase rychlostí 200MS/s. Vzorkování (RIC - Random Interleaved Sampling) rychlostí 25 GS/s je určeno k pozorování opakovaných průběhů. Osciloskop zobrazuje v porovnání s jinými typy přístrojů ekvivalentní data rychlostí 25 GS/s při časové základně 2 ns/dílek.
Digitální osciloskop EZ Digital DS 1150C parametry
Vertikální vychylování
Pracovní režim kanály CH1 / CH2
Invert CH2
X-Y režim CH1 - Y / CH2 -X
Kmitočtový rozsah DC - 150MHz (-3dB)
Náběžná hrana <2,3ns
Citlivost 2mV - 5V/dílek: (1-2-5)
Vstupní impedance 1MOhm / 16pF
Vstupní vazba AC / GND / DC
Vstupní napětí max. 400V (DC + špička AC)
Přesnost 3 %
A / D převodník 8 bit
Spouštění
Režim Auto, Norm, Single
Vazba AC, DC, HF REJ, LF REJ, TV
Hrana náběžná / sestupná
Video TV-V, TV-H
Zdroj spouštění CH1 / CH2 / LINE / EXT
Úroveň spouštění manuální
automatická (50%)
Horizontální vychylování
Časová základna
Přesnost 0,01%
Rozsahy časové základny EKV 2ns/dílek - 0,1us/dílek
REAL 0,25us/dílek - 0,1s/dílek
ROLL 0,2s/dílek - 5s/dílek
Pre trigger max. 10 /630 dílků
Rozlišení 80 ps
Lupa 10x IN / OUT
Zobrazení průběhů
Displej TFT LCD podsvícený
COLOR, 5,7", 320 x 240
Menu - volba parametrů
Displej TYP spojité zobrazení / nespojité zobrazení
FORMÁT X-Y, Y-T
MŘÍŽKA průběh, osy + průběh, mřížka + průběh
KONTRAST nastavitelná úroveň
Utility auto kalibrace, informace o systému
Kurzory X, Y, t
Paměť 32k
Vzorky Peak Detec 5us/dílek - 5s/dílek (ON / OFF)
AVG 2 - 128 průběhů
Dosvit ON / OFF
Délka slova 32kB
Měření Jedno menu max. 5 parametrů
P-P, RMS, Mean, kmitočet, náb. hrana (+/-)
perioda, impulz (+/-), činitel plnění
Jednorázová volba - HOT LKEY
AUTO SET rychlé a optimální zobrazení průběhu na disleji
RUN / STOP volba běhu osciloskopu
SINGLE jednorázové spouštění (do 10MHz)
HARDCOPY přímý tisk na tiskárnu
Matematické funkce
Matematické operace součet / rozdíl / inverze
Analýza FFT - rychlá Fourierova analýza
PP- toleranční pole
Kalibrátor sondy
Kmitočet 1 kHz
Amplituda 0,5 V
Činitel plnění 50 %
Digitální kurzory
Vertikální osa V/div, údaje o V-zesilovači, FFT
Horizontální osa TIME/div, údaje o H-zesilovači, FFT
Odečítání na průběhu zvolené parametry v osách: X, Y, t, FFT
Rozhraní (OPTION)
Modul A RS 232C, paralelní port, USB
Modul B software SoftView, kabely RS 232C a USB
Obecné informace
Obrazovka COLOR, LCD
Stínítko 5,7" / (110 x 90 mm)
Hmotnost 5,5 kg
Napájení 90 - 250 V / 48 - 440 Hz / 35 W
Rozměry 338(W) x 167(H) x 370(L)mm
