Autotransformátor RA1F250.200
Autotransformátor RA1F250.200 Diametral popis:

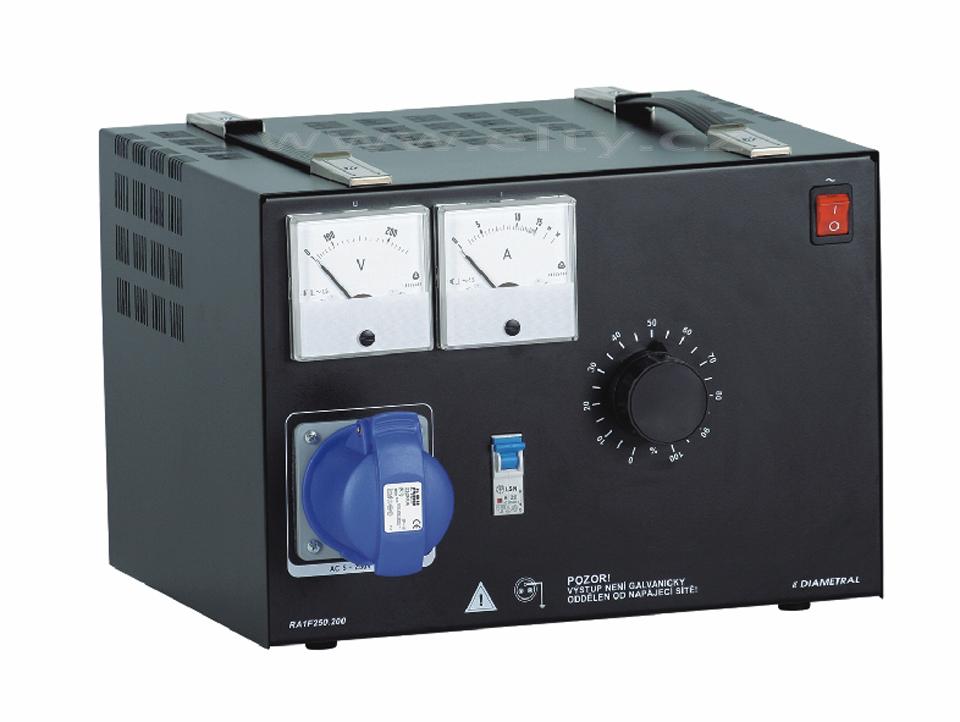

Autotransformátor RA1F250.200 (bez obrázku) je vybaven jedním regulovatelným, od napájecí sítě neodděleným zdrojem střídavého napětí v rozsahu <5 ÷ 230 V s maximálním odběrem proudu 20 A. Výstup jištěn jističem. Zapnutí zdroje je indikováno podsvětleným vypínačem. Výstup zdroje je proveden panelovou zásuvkou 230V. Hodnoty výstupního napětí a proudu jsou zobrazeny na analogových měřících přístrojích. Transformátor je dostatečně dimenzován pro trvalou dodávku maximálního výkonu do zátěže. Síťový přívod je proveden neoddělitelně.
Po zapnutí síťového vypínače se rozsvítí kontrolka na vypínači. Ovládacím knoflíkem výstupního napětí se nastavuje požadované výstupní napětí pomocí voltmetru. Ampérmetr ukazuje hodnotu odebíraného proudu z jednofázového autotransformátoru.
Autotransformátor RA1F250.200 Diametral parametry:
| napájecí napětí: | 230V / 50Hz |
| výstupní proud: | 20A |
| stabilita výstupního napětí: | závislá na stabilitě napájecí sítě |
| stabilita výstupní frekvence: | závislá na stabilitě napájecí sítě |
| pojistka napájecí sítě/jistič: | jistič B25A |
| výstupní pojistka/jistič: | jistič B20A |
| typ měřících přístrojů: | analog |
| počet měřících přístrojů: | 2 |
| třída přesnosti měřících přístrojů: | 1,5 |
| pracovní teplota: | 10 ÷ 30°C |
| délka přívodního vodiče: | 2m pevný |
| hmotnost: | cca 22,2kg |
| záruka: | 24 měsíců |
srovnávací tabulka
| parametr | RA1F250.031 | RA1F250.100 | RA1F250.200 |
| napájecí napětí: | 230V / 50Hz | 230V / 50Hz | 230V / 50Hz |
| výstupní proud: | 3,1A | 10A | 20A |
| stabilita výstupního napětí: | závislá na stabilitě napájecí sítě | závislá na stabilitě napájecí sítě | závislá na stabilitě napájecí sítě |
| stabilita výstupní frekvence: | závislá na stabilitě napájecí sítě | závislá na stabilitě napájecí sítě | závislá na stabilitě napájecí sítě |
| pojistka napájecí sítě/jistič: | pojistka T 250V/4A | pojistka T250V/12,5A | jistič B25A |
| výstupní pojistka/jistič: | pojistka T250V/3,15A | jistič B10A | jistič B20A |
| typ měřících přístrojů: | analog | analog | analog |
| počet měřících přístrojů: | 2 | 2 | 2 |
| třída přesnosti měřících přístrojů: | 1,5 | 1,5 | 1,5 |
| pracovní teplota: | 10 ÷ 30°C | 10 ÷ 30°C | 10 ÷ 30°C |
| délka přívodního vodiče: | 2m oddělitelný | 2m oddělitelný | 2m pevný |
| hmotnost: | cca 8,4kg | cca 14,8kg | cca 22,2kg |
| záruka: | 24 měsíců | 24 měsíců | 24 měsíců |
