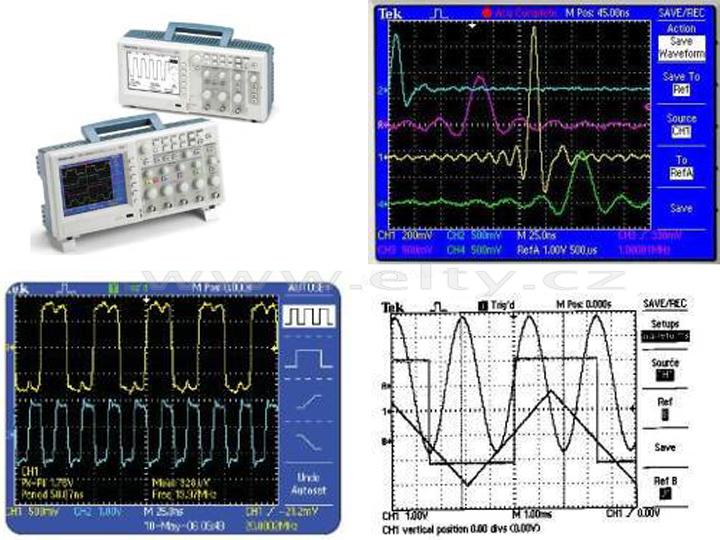

Čtyřkanálový osciloskop Tektronix s barevným VGA LC displejem TDS 2024B má šířku kmitočtového pásma 200 MHz, vysokou vzorkovací rychlost - 2GS/s, možnost přímého měření 11 vybraných parametrů na průbězích, rozhraní USB a GPIB (option) apod.

Digitální osciloskop Tektronix TDS 2024B popis:

barevný displej
měření v kmitočtovém pásmu DC - 200 MHz
vzorkovací rychlost 2GS/s
FFT analýza
rozšířené spouštění
4 kanály a EXT spouštění
kurzory a matematické funkce
paměť pro uchování nastavení přístroje a průběhů

přímý tisk na tiskárnu s USB portem
USB Host Port (Flash Drive)
USB port 2.0 (PC/tisk na tiskárnu)

napěťové a proudové sondy
software v českém prostředí

Vzorkování 10 krát rychlejší než je šířka pásma horizontálního zesilovače umožňuje osciloskopu reálné zpracování zobrazených signálů a jejich nespojitosti v celé šíři kmitočtového pásma bez ztráty informace. Tato vlastnost je jedinečná při zpracování speciálních signálů.

Osciloskop je standardně vybaven FFT analýzou a rozšířeným spouštěním (hrana, video, impulsní). U impulsního spouštění lze nastavit logickou podmínku pro spouštěcí impuls a jeho šířku. Video spouštění umožňuje synchronizaci (NTSC, PAL, SECAM) na vybraný řádek.

Funkce AUTOSET nastavuje optimální zobrazení připojeného průběhu.

USB Host Port (Flash Drive) je přístupný z čelního panelu přístroje.
USB port 2.0 komunikuje s počítačem nebo umožňuje přímý tisk na tiskárnu s rozhraním USB.

Digitální osciloskop Tektronix TDS 2024B parametry:

Parametry vertikálního zesilovače
Pracovní režim  kanál CH1 / CH2 / CH3 / CH4
Invert  CH2
X-Y režim  CH1 - Y / CH2 -X
Kmitočtový rozsah  DC-200MHz (-3dB)
Vychylovací činitel  1 - 2 - 5
Citlivost  2mV - 5V/dílek +50V: (1-2-5)
Přesnost  2mV-5mV/dílek: +/-4%
5mV-5V/dílek: +/-3%
Vstupní impedance  1MOhm/ 20pF
Vstupní vazba  AC / GND / DC
Vstupní napětí  max. 300V (CAT II)
Rozlišení 8 bit

Spouštění
Automatické  Auto, Normal, Single, Video
Video  NTSC, PAL, SECAM (volba řádku)
Úroveň spouštění  nastavení na displeji s odečítáním
Hrana  náběžná / sestupná
Impulsní impuls - příchod (33ns-10s)
Zdroj spouštění  CH1 / CH2, síť, Ext.

Parametry horizontálního zasilovače
Přesnost  3% v sekvenci 1-2-5
Časová základna A  2,5ns/dílek - 50s/dílek
Přesnost  0,01%
Lupa  x 10
Hold Off proměnné 10:1
Pracovní módy  Sample, Average (4 až 128), Peak Detect (10ns)
Reálné vzorkování 8 bit A/D převodník (1GS/s)
Detekce špiček  10 ns
Pre / Post Triger  spojitě po celém displeji
Časová základna B nastavení na LC (window)
Pracovní režim  A / B, střídavě A/B

Pracovní režim
Manuální  ovládání z panelu
Automatický optimální zobrazení průběhu
Paměť  uložení nastavení osciloskopu
uložení průběhů

Matematické funkce
FFT analýza  ve všech kanálech
Kanály součet / rozdíl
Automatická měření I  11 vybraných parametrů
kmitočet, perioda, hrana (+/-)
šířka impulsu (+/-), činitel plnění
MAX, MIN,Pk-Pk, Mean
Automatická měření II  rychlé měření na reálném průběhu
(speciální funkce Tektronix)
Automatická měření III  odečítání pomocí kurzorů
s zobrazením naměřených hodnot

Obecné informace
Obrazovka  barevný LC displej
nastavitelný kontrast
Stínítko 8 x 10 cm (dílků)
úhlopříčka 120mm
Kalibrátor  1 kHz
Napájení  85 - 275V /47 - 63Hz / CAT II
Hmotnost 1,7 kg
Rozměry  304 x 151 x 120mm
