Osciloskop DS 1080
Digitální osciloskopy DS 1080 popis

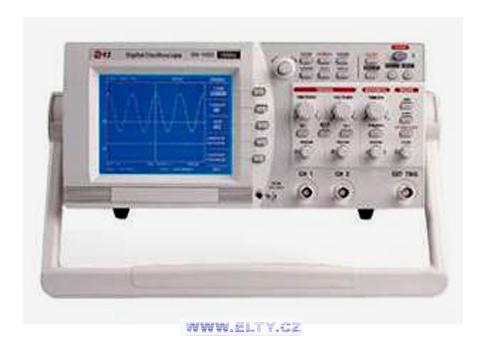

Digitální dvoukanálový osciloskop EZ Digital DS 1080 je určen k pozorování signálů v kmitočtovém pásmu DC - 80 MHz. Má dva kanály, časovou základnu s vnitřním a externím spouštěním, minimální citlivost 2mV/dílek, zobrazení XT (časová oblast), XY (měření např. fázového posunu) apod.
Osciloskop vzorkuje v reálném čase rychlostí 200MS/s. Vzorkování (RIC - Random Interleaved Sampling) rychlostí 25 GS/s je určeno k pozorování opakovaných průběhů. Osciloskop zobrazuje v porovnání s jinými typy přístrojů ekvivalentní data rychlostí 25 GS/s při časové základně 2 ns/dílek.
měření v kmitočtovém pásmu DC - 80 MHz
2 kanály + EXT. spouštění
rychlost vzorkování 200 MS/s (REAL)
rychlost vzorkování 25 GS/s (EKV)
zachycení 10 ns detailů
32 kB paměť/kanál
10 pamětí na záznam průběhů
10 pamětí na nastavení přístroje
FFT analýza v reálném čase - 5 oken
Hold off
Pre Trigger 10 dílků
Post Trigger 630 dílků
Fast Trigger 32kB / 1 kB
celková kalibrace přístroje
interpolační kalibrace přístroje
zpracování a zobrazení 100 000 bodů/s
USB
RS 232C
paralelní port - Hard Copy
mono LCD, 110 x 90mm, 5,7"
2 kanály: 2mV/dílek - 5V/dílek
časová základna: 2ns/dílek - 5s/dílek
zobrazení X-Y, Y-T
automatická měření na průbězích
kurzory X - T
automatické nastavení úrovně spouštění
2 x A/D převodník
A/D převodník 8 bit
zachycení 10 ns detailů
Modul A: RS 232C, paralelní port, USB
Modul B: software SoftView + kabel RS 232C a USB
Digitální osciloskop DS 1080 parametry
Citlivost 2mV - 5V/dílek: (1-2-5)
Vstupní impedance 1MOhm / 16pF
Vstupní vazba AC / GND / DC
Vstupní napětí max. 400V (DC + špička AC)
Přesnost 3 %
A / D převodník 8 bit
Spouštění
Režim Auto, Norm, Single
Vazba AC, DC, HF REJ, LF REJ, TV
Hrana náběžná / sestupná
Video TV-V, TV-H
Zdroj spouštění CH1 / CH2 / LINE / EXT
Úroveň spouštění manuální
automatická (50%)
Horizontální vychylování
Časová základna
Přesnost 0,01%
Rozsahy časové základny EKV 2ns/dílek - 0,1us/dílek
REAL 0,25us/dílek - 0,1s/dílek
ROLL 0,2s/dílek - 5s/dílek
Pre trigger max. 10 dílků
Rozlišení 80 ps
Lupa 10x IN / OUT
Zobrazení průběhů
Displej TFT LCD podsvícený
MONO, 5,7", 320 x 240
Menu - volba parametrů
Displej TYP spojité zobrazení / nespojité zobrazení
FORMÁT X-Y, Y-T
MŘÍŽKA průběh, osy + průběh, mřížka + průběh
KONTRAST nastavitelná úroveň
Utility auto kalibrace,
informace o systému
Kurzory X, Y, t
Paměť 32kB
Vzorky Peak Detec 5us/dílek - 5s/dílek (ON / OFF)
AVG 2 - 128 průběhů
Dosvit ON / OFF
Délka slova 32kB
Měření Jedno menu max. 5 parametrů
P-P, RMS, Mean, kmitočet, náb hrana (+/-)
perioda, impulz (+/-), činitel plnění
Jednorázová volba - HOT LKEY
AUTO SET rychlé a optimální zobrazení průběhu na disleji
RUN / STOP volba běhu osciloskopu
SINGLE jednorázové spouštění (do 10MHz)
HARDCOPY přímý tisk na tiskárnu
Matematické funkce
Matematické operace součet / rozdíl / inverze
Analýza FFT - rychlá Fourierova analýza
PP- toleranční pole
Kalibrátor sondy
Kmitočet 1 kHz
Amplituda 0,5 V
Činitel plnění 50 %
Digitální kurzory - READOUT
Vertikální osa V/div, údaje o V-zesilovači
Horizontální osa TIME/div, údaje o H-zesilovači
Odečítání na průběhu zvolené parametry v osách: X, Y, t
Rozhraní (OPTION)
Modul A RS 232C, paralelní port, USB
Modul B software SoftView, kabely RS 232C a USB
Obecné informace
Obrazovka MONO, LCD
Stínítko 5,7" / (110 x 90 mm)
Hmotnost 5,5 kg
Napájení 90 - 250 V / 48 - 440 Hz / 35 W
Rozměry 338(W) x 167(H) x 370(L)mm
Poznámka k rychlosti vzorkování:
Reálná rychlost vzorkování při nastavené časové základně je dána vztahem:
vzorkovací kmitočet = hloubka paměti / (time/div x 10 dílků)
Na základě tohoto vztahu lze jednoduše rozhodnout, že je vhodnější osciloskop s pamětí 32kB (např. EZ Digital) než osciloskop s pamětí nižší bez ohledu na rychlost vzorkování udávanou výrobcem. Ta platí pouze u limitního nastavení časové základny.
Osciloskop DS 1080 má vysokou vertikální přesnost při minimálním šumu (tloušťka stopy je např. 0,15 tloušťky dílku). Většina osciloskopů s LC displejem má tloušťku stopy 0,3 tloušťky dílku.
Komunikaci s prostředím umožňuje modul s rozhraním RS 232C a USB. K osciloskopu je distribuován Software Kit obsahující software SoftView a kabely RS 232C a USB. Modul a software jsou řešeny jako příslušenství (nejsou zahrnuty v základní ceně).
Software, který je distribuován na CD umožňuje oboustrannou komunikaci, zejména připojení po USB je velmi rychlé a zobrazuje průběhy v reálném čase. Jak z ovládacího panelu osciloskopu, tak z monitoru počítače, lze nastavovat parametry osciloskopu (vertikální a horizontálním část, AUTOSET, RUN / STOP vzorkování, měření na průbězích apod.).
Instalace software proběhla bez problémů. Připojení po USB identifikuje počítač automaticky sám, u připojení po RS 232 se nastavuje (rychlost, parita, apod.).
Komunikace (RS 232 a USB) byla odzkoušena na operačním systému Windows 98. Rozhraní USB pracuje rovněž pod OS Windows XP. Úspěšně proběhla také komunikace mezi tiskárnou a osciloskopem - paralelní rozhraní. Přímý tisk "obrazovky" byl proveden na LJ HP 1100 a DJ 6122 (viz. příklad tisku v další části).
Přístroj je dále vybaven přednastavenými automatickými měřeními na zobrazeném průběhu (náběžná a sestupná hrana, perioda, kmitočet, RMS, impuls - šířka (+/-), činitel plnění, apod.).
Uživatel ocení jistě i vestavěnou FFT analýzu v reálném čase s výpočty (Rectangular, Hamming, Hanning, Flattop, Blackman). Analýza umožňuje odečítání amplitudy a kmitočtu pomocí kurzorů. Na stínítku může být zobrazen současně průběh v časové a kmitočtové ose což není u osciloskopů této třídy obvyklé.
Speciální funkcí je Fast Trigger, která umožňuje rychlé spouštění s 1kB pamětí nebo spouštění s 32kB pamětí. Při spouštění 32kB je uchováno před spouštěním 10 dílků a po spouštění 630 dílků (viz přiložené obrázky). Spouštění s 1kB pamětí uchovává podobně, jako je tomu u mnoha osciloskopů pouze 10 dílků před a po spouštění. Rychlé prohlížení uchovaných obrázků zajišťuje funkce H-Pos Fast. Funkce je dostupná u přístrojů bez komunikačního rozhraní.
Osciloskop umožňuje odečítání vertikálních a horizontálních hodnot zobrazeného průběhu, jakož i nastavení přístroje (amplituda/dílek, čas/dílek). Digitální kurzory usnadňují odečítání požadovaných parametrů na zobrazeném průběhu.
Digitální osciloskop EZ Digital DS 1080 je určen k speciálním měřením jak standardních tak hlavně nestandardních průběhů.
Ostrá stopa na stínítku, uvedené technické parametry, komunikace po USB, RS 232 a paralelním portu, jakož i velmi příznivá cena jsou excelentními vlastnostmi, které ocení po několika minutách mnohý náročný uživatel digitálního osciloskopu.
