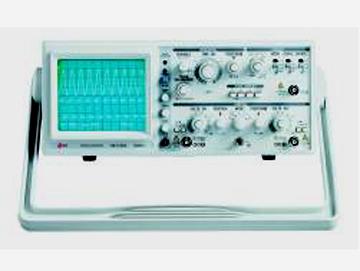

Osciloskop EZ Digital OS 5100
Analogový osciloskop EZ Digital OS 5100 popis:
Analogový osciloskop EZ Digital OS 5100 je určen k pozorování signálů v kmitočtovém pásmu DC - 100 MHz. Má dva kanály, základní a zpožděnou časovou základnu, urychlující napětí 10,5 kV (ref. katoda), maximální citlivost 1mV/dílek, zobrazení XT (časová oblast) a XY (měření např. fázového posunu), apod. Osciloskop je vybaven funkcí Hold off umožňující pozorování nestandardních impulsních průběhů. Přístroj je určen jak k měřením v laboratořích, tak k aplikacím v průmyslu.
10,5 kV urychlující napětí
2 kanály: 1mV/dílek - 5V/dílek
alternativní spouštění ALT
časová základna se spouštěním DC - 100MHz
zobrazení X-Y, Y-T
vstup Z - modulace
proměnný Hold off
lupa 10 x
EZ Digital OS 5100 parametry:
Vertikální vychylování
Pracovní režim kanál CH1 / CH2 / ADD / DUAL / CHOP / ALT
Invert CH2
X-Y režim CH1 - Y / CH2 -X
Kmitočtový rozsah DC - 100MHz (-3dB)
Náběžná hrana <3,5 ns
Vychylovcí činitel 11 kalibrovaných kroků
Citlivost 2mV - 5V/dílek: (1-2-5)
Zesílení 5x: 1mV/dílek
Vstupní impedance 1MOhm/ 25pF
Vstupní vazba AC / GND / DC
Vstupní napětí max. 250V (DC + špička AC)
Spouštění
Režim Auto, Norm, TV
Vazba AC
Hrana náběžná / sestupná
Video TV-V, TV-H
Zdroj spouštění CH1 / CH2 / LINE / EXT
Externí spouštění 1 MOhm / 30pF
250V (DC+AC špička)
Horizontální vychylování
Časová základna A
Přesnost 3% v sekvenci 1-2-5
Přepínání 20 kalibrovaných kroků
Rpzsah časové základny 0,2s/dílek - 0,1 us/dílek
Časová základna B
Přesnost 3% v sekvenci 1-2-5
Přepínání 7 kalibrovaných kroků
Rozsah časové základny 0,1us/dílek - 10 us/dílek
Zobrazení průběhů
Čas. základna A A
Čas. základna A/B A int B
Čas. základna B B Trig D
X - Y měření X - Y
Zobrazení X - Y
Šířka pásma DC - 2 MHz
X-Y fázový rozdíl max. 3 stupně(DC-100kHz)
Z - modulace
Šířka pásma DC - 3,5 MHz
Vstupní impedance 20 - 30 kOhm
Max. vst. napětí 30 V (DC + špička AC)
Kalibrátor sondy
Kmitočet 1 kHz
Amplituda 0,5 V
Činitel plnění 50 %
Obecné informace
Obrazovka 10,5 kV urychlující napětí (ref. katoda)
Stínítko 8 x 10 cm (dílků)
nastavení polohy stopy
Trace Rotation
Hmotnost 8,5 kg
Rozměry 320 x 140 x 430mm
