Legendární analogový osciloskop, který si našel své místo na pracovištích tisíců uživatelů a jehož obliba nepoklesla ani s nástupem digitálních osciloskopů. Jednoduché ovládání, spolehlivost, snadný servis a přesnost zaručují, že si svou oblibu zachová i nadále.

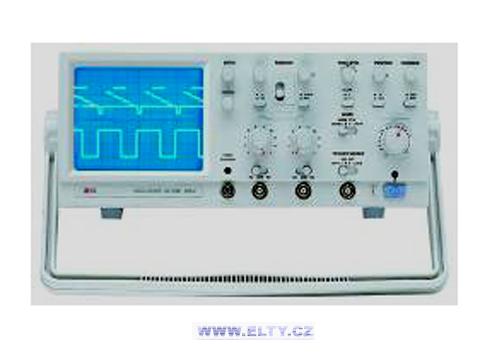

Analogový osciloskop EZ Digital OS 5020 popis:

Analogový osciloskop EZ Digital OS 5020 je určen k pozorování signálů v kmitočtovém pásmu DC - 20 MHz. Má dva kanály, základní časovou základnu, urychlující napětí 1,9 kV, maximální citlivost 1mV/dílek, apod. Přístroj je určen k základním laboratorním a servisním měřením.

1,9 kV urychlující napětí
2 kanály: 1mV/dílek - 20V/dílek
alternativní spouštění ALT
časová základna se spouštěním DC - 20MHz
zobrazení X-Y, Y-T
vstup Z - modulace
lupa 10x

EZ Digital OS 5020 parametry:

Vertikální vychylování
Pracovní režim  kanál CH1 / CH2 / ADD / DUAL / CHOP / ALT
Invert  CH2
X-Y režim  CH1 - Y / CH2 -X
Kmitočtový rozsah  DC-20MHz (-3dB)
Náběžná hrana  <17,5ns
Vychylovcí činitel  12 kalibrovaných kroků
Citlivost  1mV - 20V/dílek: (1-2-5)
Zesílení  5x: 1mV - 4V/dílek
Vstupní impedance  1MOhm/ 30pF
Vstupní vazba  AC / GND / DC
Vstupní napětí  max. 400V (DC + špička AC)

Spouštění
Režim  Auto, Norm, TV
Vazba  AC
Hrana  náběžná / sestupná
Video  TV-V, TV-H
Zdroj spouštění  CH1 / VERT (Dual, ALT) / LINE / EXT
Externí spouštění  1 MOhm/30pF
400V (DC+AC špička)

Horizontální vychylování
Časová základna A
Přesnost  3% v sekvenci 1-2-5
Přepínání  19 kalibrovaných kroků
Rozsah časové základny  0,2s/dílek - 0,2 us/dílek

Z - modulace
Šířka pásma  DC - 2 MHz
Vazba DC
Vstupní impedance  20 - 30 kOhm
Max. vst. napětí  30 V (DC + špička AC)

Zobrazení X - Y
Šířka pásma DC - 500 kHz
X-Y fázový rozdíl max. 3 stupně(DC-50kHz)

Kalibrátor sondy
Kmitočet  1 kHz
Amplituda  0,5 V
Činitel plnění  50 %

Obecné informace
Obrazovka  1,9 kV urychlující napětí
Stínítko 8 x 10 cm (dílků)
nastavení polohy stopy
Trace Rotation
Hmotnost 7,8 kg
Rozměry  316 x 132 x 410mm
