LINE TRACKER Mi 2093
Přístroj pro sledování vodičů a proudových okruhů ve zdi, pod podlahou apod.
Detektor el. kabelů LINE TRACKER Mi 2093 popis:
- sledování kabelů ve zdech a v podlahách
- sledování vodičů pod napětím i bez napětí
- lokalizace místa přerušení a zkratu vodičů
- určení konkrétního vodiče v kabelu
- sledování potrubí
Princip funkce:
vysílač T10K vysílá do instalace signál - přitom automaticky zvolí provozní mód podle toho, zda jde o instalaci bez napětí nebo pod napětím. Vysoce citlivý přijímač R10K detekuje signál, který je vysílán vysílačem, a šíří se kolem zkoušeného vodiče nebo objektu. Optická i akustická signalizace zajišťuje spolehlivé použití v hlučném nebo tmavém prostředí. Volitelně lze použít proudové kleště jak pro vysílání, tak pro příjem signálu.

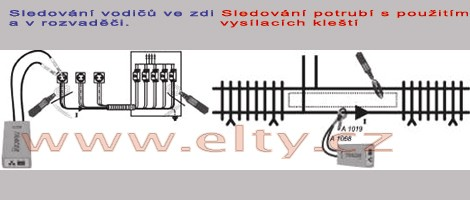

Popis principu vyhledávání přístrojem TRACKER:
Detektor el. vedení LINE TRACKER Mi 2093 parametry:

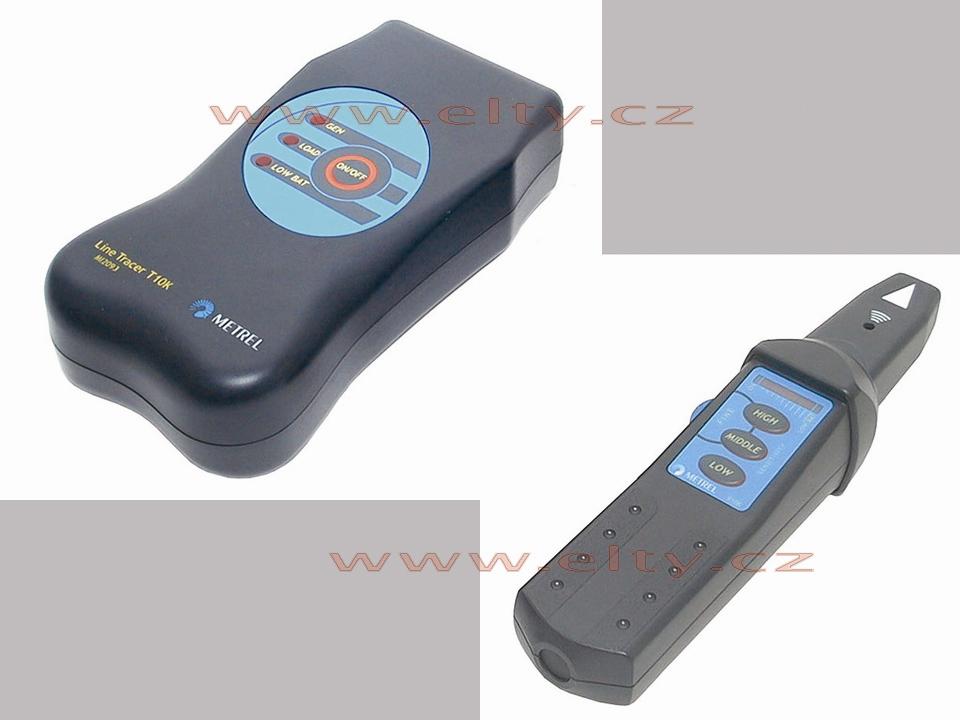

Vysílač T10K
| Napájení | 4 x baterie 1,5 V (L)R6 |
| Indikace nízkého napětí baterií | ano |
| Provozní teplota | 0 ÷ 40 °C |
| Rozměry | 80 mm x 50 mm x 150 mm |
| Hmotnost asi | 300 g |
Přijímač R10K
| Napájení: | baterie 9 V, typ 6F22 nebo 6LR61 |
| Indikace nízkého napětí baterií | ano |
| Provozní teplota | 0 ÷ 40 °C |
| Rozměry | 45 mm x 45 mm x 510 mm |
| Hmotnost asi | 150 g |
| Selektivita pásmová propust | 10,6 kHz |
| Indikace - optická - akustická |
LED sloupcový indikátor piezoměnič (70 dB) |
| Citlivost | skokově nastavitelná ve třech stupních jemně nastavitelná otočným potenciometrem |
Rozsah dodávky přístroje LINE TRACKER Mi2093
| - Vysílač T10K - Přijímač R10K |
| - Připojovací vodič 1,5 m pro T10K, 2 ks |
| - Krokosvorka 2 ks |
| - Měřicí hrot 2 ks |
| - Brašna |
| - Návod k používání |
| - Záruční list |
| - Kartonový obal |
Volitelné příslušenství přístroje LINE TRACKER Mi2093
Obj. č. Popis
A 1019 Proudové kleště vysílací (vhodné např. pro hledání potrubí)
A 1067 Měřicí vodič speciální pro R10K
(pro určení jednotlivého vodiče ve svazku)
A 1068 Kabel pro připojení přijímacích kleští
A 1074 Proudové kleště přijímací
